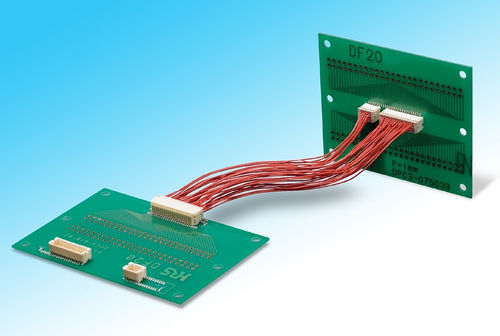

Connettore di dati DF20 Series

filo a schedaSMTparallelo

connettori scheda-cavo a basso profilo a doppia fila con passo di 1 mm 1. Passo dei contatti Il passo dei contatti di 1 mm consente una saldatura e una terminazione del cavo affidabili. 2. Una connessione elettrica affidabile Una connessione elettrica efficace è garantita da una pulizia di 1 mm dei contatti di accoppiamento. 3. Larghezza e lunghezza esterne ridotte I raccordi metallici ridisegnati riducono la lunghezza complessiva del ricettacolo per montaggio su scheda e consentono il montaggio da un capo all'altro di più connettori. 4. Posizionamento automatico sulla scheda I pin header di tipo diritto sono forniti con una piattaforma piatta di 5,4 mm × 4,6 mm per consentire il prelievo a vuoto e il posizionamento sulla scheda. 5. Varianti di prodotto (1) Disponibile con 10, 20, 30, 40 e 50 contatti. (2) Le testate a pin sono disponibili in due tipi: con o senza boccole di posizionamento sulla scheda. (3) A seconda dell'applicazione specifica, i pin header possono essere ordinati in versione diritta o ad angolo retto.
