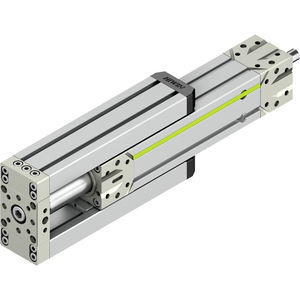

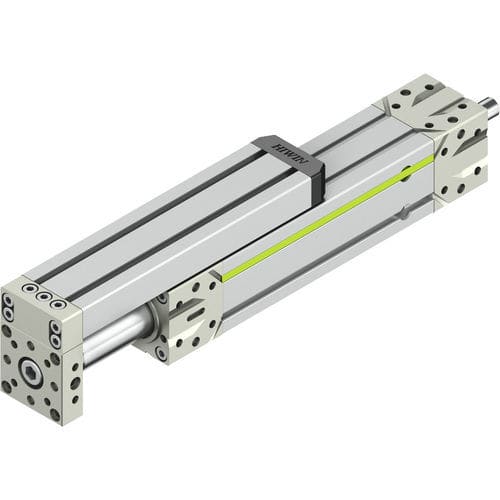

Attuatore elettrico EA serieslinearetipo slitta
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- elettrico
- Movimento
- lineare
- Altre caratteristiche
- tipo slitta
- Corsa
Max.: 300 mm
(11,811 in)Min.: 0 mm
(0 in)- Alesaggio
Max.: 80 mm
(3,15 in)Min.: 40 mm
(1,57 in)- Forza
Max.: 11,9 kN
Min.: 1,7 kN
- Velocità
Max.: 1,6 m/s
(5,25 ft/s)Min.: 0,2 m/s
(0,66 ft/s)- Accelerazione massima
Max.: 20 m/s²
(65,62 ft/s²)Min.: 15 m/s²
(49,21 ft/s²)- Ripetibilità
0,02 mm
(0,0008 in)
Descrizione
Panoramica
Idoneo per applicazioni con direzioni di carico variabili. Gli attuatori elettrici con guida a slitta singola assorbono in modo affidabile le forze radiali aggiuntive che agiscono sul tubo del pistone. La guida è montata sul blocco di estremità per fornire una guida precisa e una maggiore stabilità durante il funzionamento. Il montaggio è possibile anche in retrofit. La disposizione è liberamente selezionabile e adattabile alla situazione di installazione.
Tabella prodotto
Tipo | Misura [mm] | Passo [mm] | Corsa max [mm] | Forza massima dinamica [N] | Velocità max [m/s] | Accelerazione max [m/s²] | Ripetibilità [mm]
EA040S005-XNNN | 40 | 5 | 300 | 2800 | 0,4 | 20 | ± 0,02
EA040S010-XNNN | 40 | 10 | 300 | 2300 | 0,8 | 20 | ± 0,02
EA040S016-XNNN | 40 | 16 | 300 | 1700 | 1,3 | 20 | ± 0,02
EA050S005-XNNN | 50 | 5 | 300 | 3500 | 0,4 | 20 | ± 0,02
EA050S010-XNNN | 50 | 10 | 300 | 2800 | 0,8 | 20 | ± 0,02
EA050S020-XNNN | 50 | 20 | 300 | 1700 | 1,5 | 20 | ± 0,02
EA060S005-XNNN | 60 | 5 | 300 | 3900 | 0,3 | 20 | ± 0,02
EA060S010-XNNN | 60 | 10 | 300 | 3100 | 0,6 | 20 | ± 0,02
EA060S025-XNNN | 60 | 25 | 300 | 2400 | 1,5 | 20 | ± 0,02
EA080S005-XNNN | 80 | 5 | 300 | 5600 | 0,2 | 20 | ± 0,02
EA080S010-XNNN | 80 | 10 | 300 | 11900 | 0,4 | 15 | ± 0,02
EA080S020-XNNN | 80 | 20 | 300 | 9600 | 0,8 | 15 | ± 0,02
EA080S040-XNNN | 80 | 40 | 300 | 7300 | 1,6 | 15 | ± 0,02
Caratteristiche principali
Caratteristiche tecniche (riassunto)
Idoneo per applicazioni con direzioni di carico variabili. Gli attuatori elettrici con guida a slitta singola assorbono in modo affidabile le forze radiali aggiuntive che agiscono sul tubo del pistone. La guida è montata sul blocco di estremità per fornire una guida precisa e una maggiore stabilità durante il funzionamento. Il montaggio è possibile anche in retrofit. La disposizione è liberamente selezionabile e adattabile alla situazione di installazione.
Tabella prodotto
Tipo | Misura [mm] | Passo [mm] | Corsa max [mm] | Forza massima dinamica [N] | Velocità max [m/s] | Accelerazione max [m/s²] | Ripetibilità [mm]
EA040S005-XNNN | 40 | 5 | 300 | 2800 | 0,4 | 20 | ± 0,02
EA040S010-XNNN | 40 | 10 | 300 | 2300 | 0,8 | 20 | ± 0,02
EA040S016-XNNN | 40 | 16 | 300 | 1700 | 1,3 | 20 | ± 0,02
EA050S005-XNNN | 50 | 5 | 300 | 3500 | 0,4 | 20 | ± 0,02
EA050S010-XNNN | 50 | 10 | 300 | 2800 | 0,8 | 20 | ± 0,02
EA050S020-XNNN | 50 | 20 | 300 | 1700 | 1,5 | 20 | ± 0,02
EA060S005-XNNN | 60 | 5 | 300 | 3900 | 0,3 | 20 | ± 0,02
EA060S010-XNNN | 60 | 10 | 300 | 3100 | 0,6 | 20 | ± 0,02
EA060S025-XNNN | 60 | 25 | 300 | 2400 | 1,5 | 20 | ± 0,02
EA080S005-XNNN | 80 | 5 | 300 | 5600 | 0,2 | 20 | ± 0,02
EA080S010-XNNN | 80 | 10 | 300 | 11900 | 0,4 | 15 | ± 0,02
EA080S020-XNNN | 80 | 20 | 300 | 9600 | 0,8 | 15 | ± 0,02
EA080S040-XNNN | 80 | 40 | 300 | 7300 | 1,6 | 15 | ± 0,02
Caratteristiche principali
- Tipo di guida: slitta singola integrata per l'assorbimento delle forze radiali sul tubo del pistone
- Montaggio: guida montata sul blocco terminale; disposizione liberamente selezionabile; possibile installazione successiva
- Corsa: selezionabile in passi di millimetro
- Personalizzazione: ampia gamma di accessori e supporto tramite configuratore; dati CAD e disegni tecnici disponibili per il download
- Ripetibilità: ± 0,02 mm (a seconda della variante)
Caratteristiche tecniche (riassunto)
- Misure disponibili: 40, 50, 60, 80 mm
- Passi disponibili: da 5 mm fino a 40 mm a seconda del modello
- Corsa max.: 300 mm (per le varianti elencate)
- Forza massima dinamica: circa 1700 N fino a 11900 N a seconda del modello/passo
- Velocità e accelerazioni massime variano per modello; esempi nella tabella
- Ripetibilità: ± 0,02 mm
