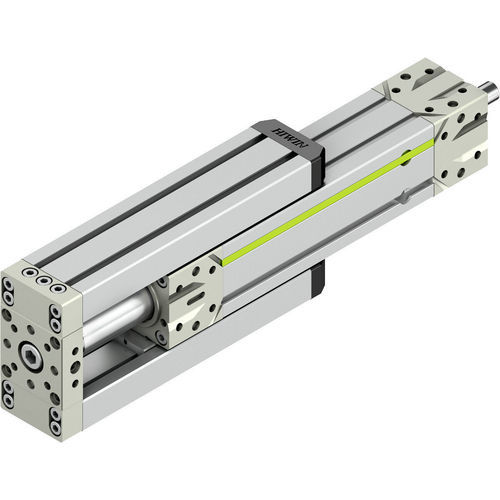

Attuatore elettrico EA series

linearedoppioda integrare

Panoramica del prodotto
Per applicazioni con carico laterale. Gli attuatori elettrici EA-S con doppia guida scorrevole assorbono forze radiali aggiuntive sul tubo del pistone e offrono maggiore stabilità e precisione di posizionamento. Montaggio sul end-block; la disposizione della guida è liberamente selezionabile e può essere retrofitata. Corsa selezionabile a passi di millimetro. Personalizzazione tramite configuratore prodotto; dati CAD e disegni tecnici disponibili per il download.

Modelli disponibili e tabella tecnica
Type | Size [mm] | Lead [mm] | Max. stroke length [mm] | Max. dynamic feed force [N] | Max. speed [m/s] | Max. acceleration [m/s²] | Repeatability [mm]
EA040S005-XXNN | 40 | 5 | 300 | 2800 | 0.4 | 20 | ±0.02
EA040S010-XXNN | 40 | 10 | 300 | 2300 | 0.8 | 20 | ±0.02
EA040S016-XXNN | 40 | 16 | 300 | 1700 | 1.3 | 20 | ±0.02
EA050S005-XXNN | 50 | 5 | 300 | 3500 | 0.4 | 20 | ±0.02
EA050S010-XXNN | 50 | 10 | 300 | 2800 | 0.8 | 20 | ±0.02
EA050S020-XXNN | 50 | 20 | 300 | 1700 | 1.5 | 20 | ±0.02
EA060S005-XXNN | 60 | 5 | 300 | 3900 | 0.3 | 20 | ±0.02
EA060S010-XXNN | 60 | 10 | 300 | 3100 | 0.6 | 20 | ±0.02
EA060S025-XXNN | 60 | 25 | 300 | 2400 | 1.5 | 20 | ±0.02
EA080S005-XXNN | 80 | 5 | 300 | 5600 | 0.2 | 20 | ±0.02
EA080S010-XXNN | 80 | 10 | 300 | 11900 | 0.4 | 15 | ±0.02
EA080S020-XXNN | 80 | 20 | 300 | 9600 | 0.8 | 15 | ±0.02
EA080S040-XXNN | 80 | 40 | 300 | 7300 | 1.6 | 15 | ±0.02

Caratteristiche principali

• Progettato per assorbire carichi laterali/radiali tramite due guide scorrevoli (doppia guida).
• Maggiore stabilità e precisione rispetto alle varianti con guida singola.
• Montaggio su end-block; disposizione della guida selezionabile e retrofittabile.
• Corsa selezionabile in passi di millimetro.
• Ampia gamma di accessori per adattare l'applicazione.
• Dati CAD e disegni tecnici forniti per integrazione nel progetto.

Specifiche tecniche

• Serie: EA-S (attuatore elettrico con guida scorrevole).
• Diametri disponibili (Size): 40 mm, 50 mm, 60 mm, 80 mm.
• Passi disponibili: 5 mm, 10 mm, 16 mm, 20 mm, 25 mm, 40 mm (a seconda del modello).
• Lunghezza massima della corsa (modelli elencati): 300 mm.
• Forza di spinta dinamica max: fino a 11.900 N (valore massimo elencato).
• Velocità massima: fino a 1,6 m/s (a seconda del modello).
• Accelerazione massima: fino a 20 m/s² (a seconda del modello).
• Ripetibilità: tip. ±0,02 mm.
• Installazione: montaggio su end-block; disposizione selezionabile e retrofittabile.
• Personalizzazione: corsa in mm, vasta gamma di accessori, configuratore prodotto e CAD/disegni disponibili.
