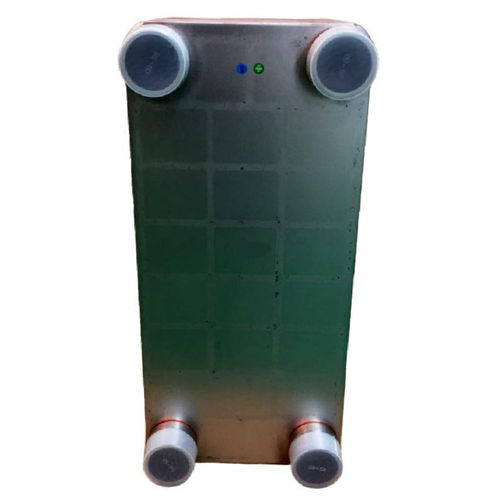

scambiatore di calore a piastre saldo brasate / liquido/liquido / liquido/gas / in rame
HFQ125

{{requestButtons}}

Caratteristiche

  • Tipo:

    a piastre saldo brasate

  • Fluidi:

    liquido/liquido, liquido/gas

  • Materiale:

    in rame, in nichel

  • Altre caratteristiche:

    compatto

  • Applicazioni:

    ad uso industriale

  • Pressione operativa:

    450 bar (6.526,7 psi)

  • Temperatura:

    225 °C (437 °F)

  • Potenza:

    Min.: 30.000 W (102.364,2 BTU/h)

    Max.: 200.000 W (682.428 BTU/h)

Descrizione

Applicazioni raccomandate:
Lo scambiatore di calore a piastre saldobrasate HFQ125 copre una potenza frigorifera da 30 a 200KW. Può essere utilizzato come condensatore/evaporatore. Si applica sulla zona di refrigerazione, aria condizionata, la zona HVAC, riscaldamento solare, unità di olio, recupero di calore, raffreddamento del motore e altri compiti industriali.

Design Priciple:
Il pacco compatto a piastre HFM di scambiatore di calore a piastre saldobrasate viene brasato sottovuoto insieme a rame o nichel. Rispetto allo scambiatore di calore a piastre con guarnizioni, lo scambiatore di calore brasato a piastre può resistere a temperature elevate di 225℃, pressione fino a 45Mpa.
Lo scambiatore di calore a piastre saldobrasate HFM è costituito da un numero di piastre sottili da 0,4 mm che trasferiscono il calore in modo efficiente.
Nella soluzione monotrasporto, la portata media può arrivare fino a 8m3/h. Tutti e 4 i collegamenti si trovano sul lato anteriore. Questo significa che i lavori di manutenzione e le tubature sono semplici.
Il pacco piastre, assemblato con due piastre terminali e connessioni, viene brasato sottovuoto ad altissime temperature fornendo uno scambiatore di calore permanentemente sigillato. Il risultato finale è un forte
l'elevata trasmissione di calore deriva dal modello principale che è stato progettato per creare un flusso turbolento.

Traduzione automatica  (Visualizza il testo originale in inglese)
