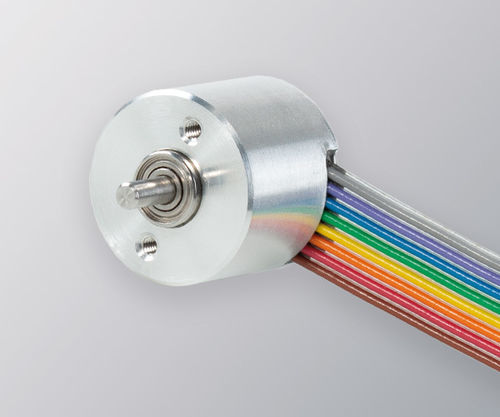

Encoder rotativo incrementale 18

ad albero pieno5 V DC4,5 V DC

Panoramica

• Encoder incrementale miniaturizzato ad albero pieno per applicazioni industriali
• Risoluzione fino a 4096 impulsi per giro
• Diametro esterno: 18 mm
• Diametro albero: 2,5 mm
• Classe di protezione: IP54 (indicata in intestazione)
• Connessione: cavo (standard 150 mm con connettore; altre lunghezze su richiesta)

Specifiche meccaniche
Materiali: Copertura e corpo: Alluminio; Albero: Acciaio inossidabile
Cuscinetti: A sfere (vita 1×10^10 rev.)
Velocità meccanica massima: 6000 rpm
Protezione (DIN EN 60529): IP50 (voce nella tabella meccanica)
Momento d'inerzia rotore: 0,1 gcm^2
Coppia di avviamento a 20°C: ≤ 0,01 Ncm
Carico assiale massimo: 5 N; Carico radiale massimo: 3 N
Peso: ca. 0,02 kg
Temperatura di esercizio: -10°C a +85°C
Vibrazioni (DIN EN 60068-2-6): 100 m/s^2 (10 Hz–2000 Hz)
Urto (DIN EN 60068-2-27): 1000 m/s^2 (6 ms)
Massimo impulsi per giro: 4096
Opzioni di connessione: assiale o radiale; cavo standard 150 mm con connettore (connettore femmina non incluso); altre lunghezze su richiesta

Segnali di uscita
Circuito d'uscita: RS422 (compatibile TTL) e NPN Open Collector
Alimentazione: RS422: 4,5–5,5 VDC; NPN Open Collector: 4,5–13,2 VDC
Tensione di uscita: RS422: 5 VDC; NPN: 4,5–13,2 VDC
Capacità di carico max. / canale: ±20 mA (entrambi)
Livello "basso": VOL < 0,5 VDC (entrambi)
Livello "alto": RS422 VOH > 2,5 VDC; NPN VOH > VCC – 2 VDC
Frequenza: RS422 fino a 300 kHz; NPN fino a 250 kHz
Protezione inversione polarità: Sì (entrambi)
Fasatura canali: Canale A in anticipo di 90° elettrici rispetto al canale B (vista dall'albero, rotazione oraria)

Dati tecnici

• Modello: SERIE 18
• Marca: Hohner Automation
• SKU: 18-1727-1024
• Diametro esterno: 18 mm
• Diametro albero: 2,5 mm (acciaio inossidabile)
• Risoluzione max: 4096 impulsi/giro
• Velocità meccanica max: 6000 rpm
• Cuscinetti: A sfere (vita 1×10^10 rev.)
• Materiali: Alluminio (coperchio, corpo); albero acciaio inossidabile
• Momento d'inerzia: 0,1 gcm^2
• Coppia di avviamento (20°C): ≤ 0,01 Ncm
• Carichi max: assiale 5 N / radiale 3 N
• Peso: ca. 0,02 kg
• Temperatura di esercizio: -10°C a +85°C
• Protezione: IP54 (intestazione) / IP50 (tabella meccanica)
• Connessione: assiale o radiale, cavo standard 150 mm con connettore (connettore femmina non incluso); altre lunghezze su richiesta
• Opzioni uscita: RS422 (TTL compatibile) o NPN Open Collector
• Alimentazione: RS422 4,5–5,5 VDC; NPN OC 4,5–13,2 VDC
• Capacità di frequenza: RS422 fino a 300 kHz; NPN fino a 250 kHz
