Encoder rotativo incrementale MSF-INC
magnetico14 bitscon uscita digitale

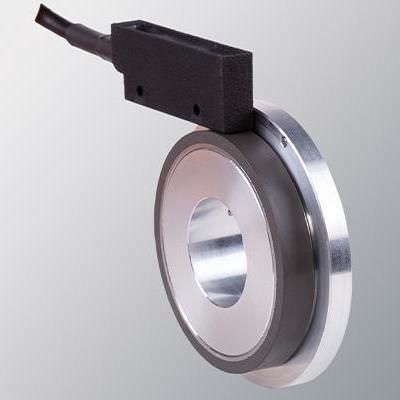

Encoder rotativo incrementale - MSF-INC - Hohner Automaticos - magnetico / 14 bits / con uscita digitale
Encoder rotativo incrementale - MSF-INC - Hohner Automaticos - magnetico / 14 bits / con uscita digitale
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
incrementale
Tecnologia
magnetico
Risoluzione encoder assoluti
14 bits
Segnale di uscita
RS-422, con uscita digitale
Connessione elettrica
fili scoperti
Tensione di alimentazione
5 V DC
Materiale
in alluminio
Livello di protezione
IP67
Applicazioni
per ambienti difficili
Altre caratteristiche
ad alta risoluzione, senza cuscinetti
Risoluzione encoder incrementali (impulsi/giro)

Max.: 16.384 unit

Min.: 1 unit

Velocità di rotazione

Max.: 6.000 rpm
(37.699 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Frequenza di uscita

Max.: 2.000 Hz

Min.: 10 Hz

Temperatura di processo

Max.: 85 °C
(185 °F)

Min.: -25 °C
(-13 °F)

Descrizione

Panoramica
  • Risoluzione fino a 16384 impulsi/giro
  • Sistema di misura senza contatto
  • Montaggio semplice
  • Dimensioni compatte
  • Progettato per applicazioni in condizioni ambientali avverse possibili (vibrazioni, umidità, polvere, ecc.)


Specifiche meccaniche
Materiali: Scocca: PC
Supporto magnete: Alluminio
Magnete: Samario legato in plastica
Fissaggio scocca: 2 fori
Scarto radiale albero motore: 0,05 mm
Velocità massima: 6000 rpm
Distanza di lavoro: Vedere i disegni "Sensor alignment tolerances"
Coppia di serraggio: 1,5 Nm (M4 Magnetic wheel CRI)
Protezione contro polvere e spruzzi secondo DIN EN 60529: IP67
Peso appross.: 0,15 Kg
Intervallo di temperatura operativa: -25°C a +85°C
Vibrazione secondo DIN EN 60068-2-6: 100 m/s² (10Hz–2000Hz)
Urto secondo DIN EN 60068-2-27: 1000 m/s² (6 ms)
Connessione radiale: cavo 2 m o connettore industriale (altre lunghezze su richiesta); connettore femmina non incluso


Segnali di uscita
Circuito di uscita: Push-Pull Differential (compatibile TTL (*))
Tensione elettronica di uscita: 5…30 VDC
Livello 'High': > VCC – 3 VDC
Livello 'Low': < 2,5 VDC
Assorbimento: caricato < 120 mA @ 30 V
Frequenza: ≤ 100 kHz
Carico max. per canale: 40 mA
Protezione da cortocircuito: Sì
Protezione inversione polarità: Sì
Fasamento canali: Canale A in anticipo di 90° elettrici rispetto a canale B (vista dall'albero, rotazione oraria). (*) TTL/RS422 disponibile se alimentazione 5 VDC.


Specifiche tecniche
  • Serie / Modello: MSF-INC
  • Marca: Hohner Automation
  • SKU esempio: MSF-INC-512-32-112
  • Tipo: Encoder incrementale fuori asse senza cuscinetti
  • Risoluzione: fino a 16384 impulsi/giro
  • Protezione: IP67 (DIN EN 60529)
  • Temperatura di esercizio: -25°C a +85°C
  • Velocità massima: 6000 rpm
  • Gioco radiale (albero motore): 0,05 mm
  • Tipi di uscita: Push-Pull Differential (compatibile TTL); TTL/RS422 disponibile a 5 VDC
  • Tensione di alimentazione (uscita elettronica): 5…30 VDC
  • Frequenza massima: ≤ 100 kHz
  • Peso: circa 0,15 Kg
  • Connessione: radiale con cavo 2 m o connettore industriale (connettore femmina non incluso)

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di Hohner Automaticos

Altri prodotti Hohner Automaticos

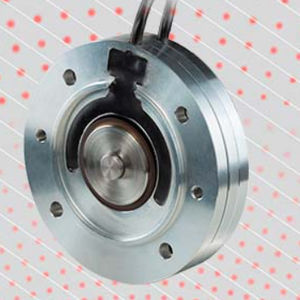

Incrementale Albero Cavo
