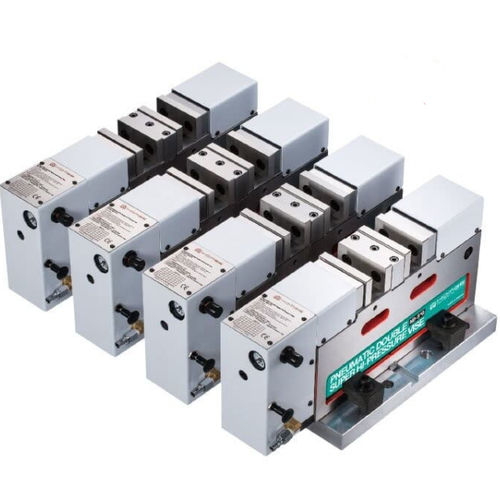

Morsa per fresa ND-G

per macchina utensiledi doppio serraggiopneumatica

Panoramica

• Morsa pneumatica doppia ad alta forza con altezza fissa per montaggio in linea; cilindri garantiti 3 anni.
• Progettata per la serraggio sicuro di due pezzi, regolazione rapida e manutenzione ridotta.

Caratteristiche principali

• Può trattenere due pezzi di dimensioni diverse; compensa fino a 2 mm di tolleranza tra i pezzi.
• Cilindri speciali ad alta forza con forza di serraggio regolabile da 0 a 4000 kg a seconda del modello e del materiale.
• Corpo in ghisa sferoidale FCD60 per rigidità e precisione; scorrimenti temprati a HRC 50 per stabilità dimensionale a lungo termine.
• Manopola di regolazione della pressione per rapidi aggiustamenti in macchina.
• Progettazione dei cilindri a bassa incidenza di guasto e manutenzione semplice.
• Dispositivo di sicurezza che mantiene la forza di serraggio per circa 20 minuti in caso di interruzione dell'aria.
• Corsa della ganascia mobile: 4 mm.

Materiale e durezza
Materiale: ghisa sferoidale FCD 60. Durezza scorrimenti: HRC 50.

Specifiche (Unità: mm)
Modello | A | B | C | D | E | F | G | H | I | J | K | Max. Forza di Serraggio | Corsa di Serraggio | Peso (kg)
ND-4"G | 195 | 150±0.01 | 0-50 | 220±0.02 | 18 | 410 | 520 | 102 | 10 | 15 | 48 | 3300 kg | 4 mm | 45
ND-5"G | 202 | 150±0.01 | 0-115 | 280±0.02 | 18 | 530 | 630 | 130 | 10 | 15 | 55 | 4000 kg | 4 mm | 65

Accessori standard

• 2 cunei di allineamento
• 4 staffe di serraggio
• 1 maniglia

Caratteristiche tecniche

• Modelli disponibili: ND-4"G, ND-5"G.
• Forza di serraggio max.: ND-4"G = 3300 kg; ND-5"G = 4000 kg.
• Corsa di serraggio: 4 mm (entrambi i modelli).
• Materiale: ghisa sferoidale FCD60; scorrimenti temprati a HRC 50.
• Consente di trattenere due pezzi con differenza dimensionale fino a 2 mm.
• Cilindri regolabili ad alta forza (0–4000 kg) per adattarsi al materiale del pezzo.
• Include manopola di regolazione pressione e dispositivo di sicurezza che mantiene il serraggio in caso di perdita d'aria (~20 min).
• Altezza fissa che consente l'installazione affiancata di più morse per linee produttive.
• Pesi: ND-4"G = 45 kg; ND-5"G = 65 kg.
