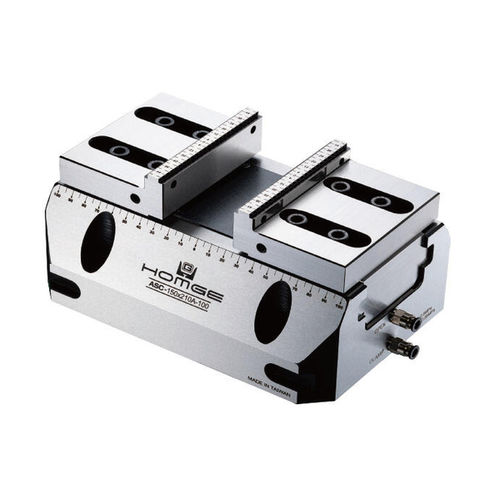

Ganascia per mandrino dura ASC-150x210A-100

Panoramica
Morse pneumatiche autocentranti a 5 assi progettate per il bloccaggio automatizzato su centri di lavoro CNC. Installazione rapida, interfaccia pneumatiche standard, ripetibilità ±0,015 mm, meccanismo a molla che mantiene la presa in caso di perdita d'aria, corpo in acciaio legato e ganasce temprate, ganasce reversibili e a cambio rapido per elevata flessibilità.

Vantaggi

• Installazione in un giorno per aumentare l'utilizzo della macchina e garantire qualità di consegna più costante.
• Cambio con un solo tocco — attivazione tramite pulsante/segnale; serraggio o rilascio in ≈1,5 s; senza chiavi, tempi di fermo minimi.
• Precisione garantita — ripetibilità ±0,015 mm e forza di serraggio stabile assicurano qualità uniforme e meno rilavorazioni.
• Automazione plug-and-play — interfaccia pneumatica standard; supporta più morse su un singolo CNC e integrazione con robot per scalabilità rapida.
• Bloccaggio di sicurezza — il meccanismo a molla mantiene il pezzo fissato in caso di mancanza d'aria, proteggendo personale e macchine.
• Costruzione durevole — corpo in acciaio legato e ganasce temprate mantengono la precisione iniziale sotto cicli intensi, riducendo i costi di manutenzione.
• Fissaggio flessibile — ganasce reversibili e a cambio rapido si adattano rapidamente a pezzi diversi e lasciano spazio per future espansioni.

Specifiche (tabella)
Modello | A | B | C | C1 | E | F | H | J | J1 | K | K1 | K2 | L | O | Q | Q1 | Peso (kg)
ASC-150x210A-100 | 112 | 77 | 59 | 64 | M6 | 210 | 150 | 2.5 | 9.5 | 32 | 35 | 23 | 100 | 80 | 125 | 125 | 17.5

Accessori

• Accessori standard: 4 viti di posizionamento.
• Accessori opzionali: piastra di collegamento.

Caratteristiche / Specifiche tecniche

• Materiale corpo: S50C.
• Durezza ganasce: HRC 48-50.
• Unità di misura: mm.
• Ripetibilità: ±0,015 mm.
• Tempo serraggio/rilascio: ≈1,5 s (attivazione a segnale).
• Meccanismo di sicurezza: molla che mantiene il serraggio in assenza di aria.
• Modello esempio: ASC-150x210A-100.
• Peso (modello indicato): 17,5 kg.
