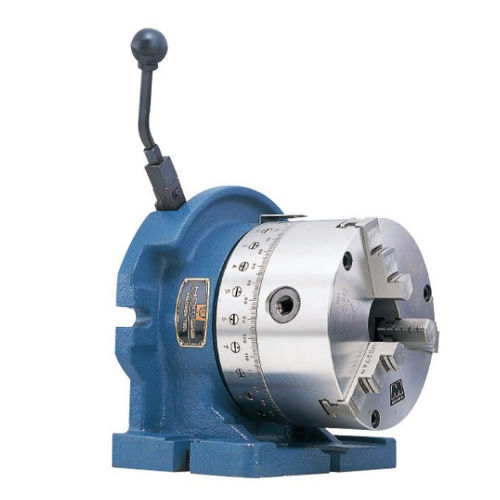

Divisore per macchina utensile HSD-7

per macchine

Panoramica
Divisore compatto progettato per operazioni di indicizzazione su fresatrici, trapani e macchine per scanalature. Divisioni dirette: 2, 3, 4, 6, 8, 12, 24.

Caratteristiche

• Elevata precisione di indicizzazione per le lavorazioni
• Azione a leva in un solo gesto per indicizzazioni rapide
• Funzionamento manuale a basso consumo energetico

Accessorio opzionale

• Morsetto a 3 ganasce 7"

Importante
Per operazioni ripetute, riportare sempre la leva nella posizione di partenza (serrata) dopo ogni divisione prima di eseguire l'indicizzazione successiva.

Operazione

• Impostare la divisione richiesta ruotando i perni selettori di mezzo giro con un cacciavite.
• Muovere la leva in senso orario per sbloccare il tavolo e ruotarlo fino alla divisione selezionata.
• Il pistone arresta il tavolo nella divisione selezionata.
• Riportare la leva in posizione originale per serrare il tavolo prima della lavorazione.

Selezione rapida delle posizioni di divisione
Le divisioni si impostano rapidamente ruotando i perni selettori di mezzo giro con un cacciavite.

Posizionamento in un'azione
La leva consente l'indicizzazione con una mano: rilasciare, indicizzare e riportare per serrare.

Precauzioni

• Non azionare la leva fino a quando il divisore non è montato saldamente sulla tavola della macchina.
• Riportare sempre la leva in posizione serrata dopo ogni movimento per evitare inceppamenti.
• Se la leva si blocca per un errore di manovra, impostare il perno selettore in posizione di passaggio per sbloccarla; non forzare.
• Non iniziare la lavorazione finché il pistone non ha arrestato il tavolo e la leva non è serrata.

Specifiche tecniche

• Modello: HSD-7
• Materiale: Ghisa duttile (FCD 55)
• Unità: mm / in
• Divisioni dirette: 2, 3, 4, 6, 8, 12, 24
• C: 138 mm (5 7/16 in)
• D1: 192 mm (7 9/16 in)
• E1: 230 mm (9 1/16 in)
• E2: 80 mm (3 5/32 in)
• L1: 260 mm (10 1/4 in)
• L2: 160 mm (6 1/4 in)
• L3: 273 mm (10 3/4 in)
• L4: 132 mm (5 13/64 in)
• Diametro interno d2: 56 mm (2 1/4 in)
• Portata ammessa: 50 kg
• Peso: 32 kg
