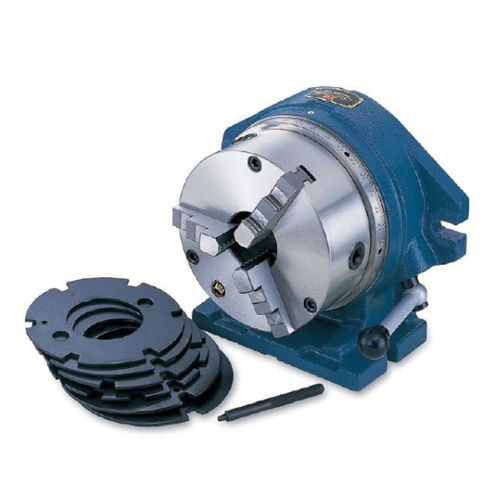

Intermittore CC series

Modello: CC-6", CC-8" Il distanziatore di indicizzazione semplice può essere montato su fresatrici, foratrici e altre macchine utensili in cui è richiesta una funzione di indicizzazione. I mandrini a 3 griffe dei modelli CC-6" e CC-8" hanno un foro passante di 44 mm e 63 mm rispettivamente. Questi distanziatori di indicizzazione sono progettati per essere utilizzati in posizione orizzontale o verticale. La piastra di indicizzazione principale ha 24 divisioni ed è fissata in modo permanente all'interno dell'indicizzatore. Le divisioni di 2, 3, 4, 6, 8 e 12 possono essere ottenute anche utilizzando le piastre secondarie, che possono essere installate rapidamente seguendo questi passaggi: Aprire il coperchio posteriore Inserire la piastra Chiudere il coperchio Allentare la maniglia di bloccaggio Spostare il perno divisore in modo da separarlo dalla piastra matrice. Ruotare il mandrino. Quando la piastra principale e la piastra secondaria sono allineate, il perno si blocca automaticamente nella scanalatura. Fissare la maniglia di bloccaggio, pronti per la lavorazione. NOTA: il "Manuale d'uso e manutenzione" è incluso come riferimento
