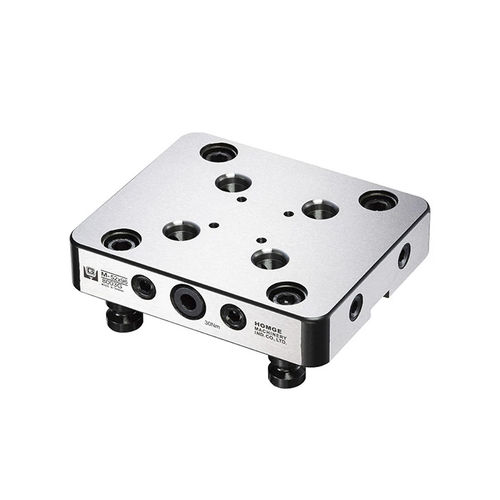

Piastre adattatrici per sistema di centraggio e bloccaggio a punto zero M-52x96(8003G)

Panoramica
La piastra adattatrice M-52x96(8003G) consente di integrare dispositivi di serraggio standard da 52 mm in sistemi di posizionamento punto zero da 96 mm senza ricalibrazione. Progettata per un rapido adattamento tra standard mantenendo la ripetibilità di centraggio e semplificando la gestione degli attrezzi.

Caratteristiche principali

• Cambio rapido 96 mm / 52 mm: Consente il passaggio rapido tra interfacce 96 mm e 52 mm mantenendo la ripetibilità di centraggio.
• Scalabilità futura: Raccomandata come soluzione di base per tavole macchina di medio-grandi dimensioni per assicurare la compatibilità cross-platform in futuri aggiornamenti.
• Alta compatibilità: Si integra con morse autocentranti ASC-S, ASC-M e ASC-K e con altri dispositivi di serraggio di precisione per lavorazioni multiasse.

Applicazioni / Note
Adatta per centri di lavoro e celle multiasse che richiedono cambi frequenti di attrezzature o pezzi quando si desidera mantenere una base 96 mm pur utilizzando dispositivi da 52 mm. Riduce i tempi di preparazione e evita ricalibrazioni ripetute.

Tabella delle specifiche
Unità: mm
Modello | L x P x A | Pull Studs | Fori di montaggio | Peso (kg)
M-52x96(8003G) | 150x126x30 | SOPRA: M-52x52PS; SOTTO: M-96x96PS | 96x96 | 4.9

Dati tecnici

• Modello: M-52x96(8003G)
• Dimensioni (L × P × A): 150 × 126 × 30 mm
• Pull studs: Superiore – M-52x52PS; Inferiore – M-96x96PS
• Schema fori di montaggio: 96 × 96 mm
• Peso: 4,9 kg
• Unità: mm, kg
