Piastre adattatrici per sistema di centraggio e bloccaggio a punto zero M-52/96(8056H)-90

per tavola rotante

Panoramica prodotto

• Impostazione rapida: Elevata ripetibilità del punto zero che riduce i tempi di cambio e di allineamento, accelerando la messa in marcia delle macchine.
• Struttura ad alta rigidità: Fusione di precisione in pezzo unico in ghisa duttile (FCD70) per smorzamento delle vibrazioni e stabilità termica; montata su tavola rotante a 4° asse migliora il supporto e la resistenza alle forze di taglio garantendo qualità di lavorazione uniforme.
• Flessibilità modulare: Si integra con piastre subordinate zero-point standard M-52x52 (8001) e M-96x96 (8051); compatibile con morsi autocentranti (ASC-S, ASC-M), morsi compatti 5 assi (ACK-), dispositivi di serraggio superiore o piastre di attrezzaggio personalizzate per configurazioni di bloccaggio versatili.

Applicazione / Immagini

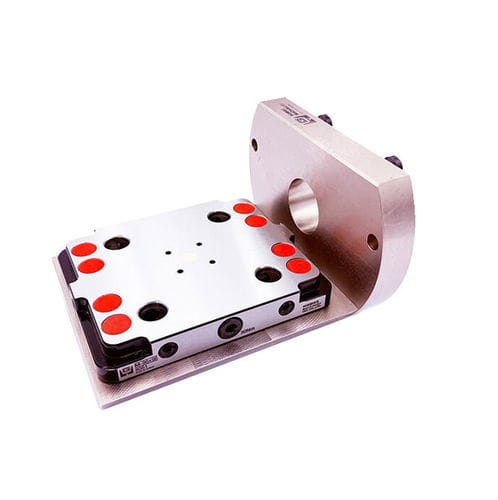

Piastra adattatrice a L per sistema di cambio rapido zero-point, progettata per convertire macchine 3 assi verticali in applicazioni di serraggio orizzontale. Materiale: Ghisa duttile (FCD70).

Tabella modelli — Dimensioni e compatibilità (unità: mm)
Model | LxWxH | Pull Studs | Standard with | Weight (kg)
M-52/96(8056H)-90 + 8001 | Ø210x150x237 | M-52x52PS | Piastra rettangolare: M-52x52 (8001) x 1pc / M-52x52 (8001G) x 1pc | 15.9
M-52/96(8056H)-90 + 8051 | Ø210x150x237 | M-96x96PS | Piastra rettangolare: M-96x96 (8051) x 1pc / M-96x96 (8051G) x 1pc | 18.6

Caratteristiche tecniche

• Unità: mm
• Materiale: Ghisa duttile (FCD70)
• Modello compatibile: M-52/96(8056H)-90 (configurabile con piastre 8001 o 8051)
• Dimensioni complessive (adattatore + piastra): Ø210 x 150 x 237 mm
• Pull studs: M-52x52PS o M-96x96PS a seconda della piastra
• Contenuto standard: Piastra rettangolare M-52x52 (8001) o M-96x96 (8051); versioni G supportate
• Peso (con piastra): 15.9 kg (con 8001) / 18.6 kg (con 8051)
• Scopo: Integrazione con sistemi di cambio rapido zero-point, morsi autocentranti, dispositivi di serraggio superiore e piastre di attrezzaggio personalizzate per fissaggio rapido e ripetibile.
