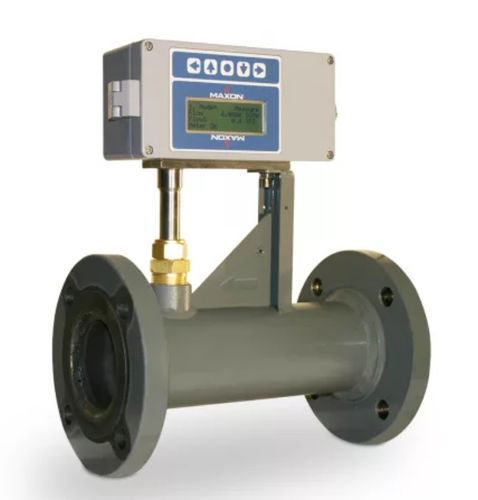

Misuratore termico di portata massica SMARTLINK®

differenzialemassicoper aria

SMARTLINK® METER è un misuratore di portata massica altamente preciso e ripetibile, adatto al monitoraggio di carburante e aria. Il misuratore è costruito con una robusta custodia NEMA 4X (IP66) per applicazioni industriali. Il design si basa su un principio di rilevamento termico della portata massica ben consolidato e su un'elettronica innovativa che fornisce numerose funzioni di autocontrollo per garantire l'integrità della misura. Il misuratore utilizza una tecnica a temperatura differenziale costante (ΔT) con due elementi RTD (Resistive Temperature Device) al platino abbinati in un robusto gruppo sonda inossidabile. Un RTD misura la temperatura del fluido e un circuito a ponte "intelligente" riscalda il secondo elemento RTD, mantenendo un differenziale di temperatura costante al di sopra della temperatura del fluido di processo. In base alla quantità di energia fornita all'elemento riscaldato, il microprocessore di bordo stabilisce la portata massica precisa. La sonda del sensore altamente integrata e il design elettronico consentono una calibrazione di fabbrica completamente automatizzata, garantendo a ogni unità prodotta una precisione di misura immediata. SMARTLINK® METER incorpora un modulo di ingresso/uscita (I/O) con loop analogici di corrente 4-20mA per il monitoraggio della portata e del rapporto aria/carburante o della temperatura del fluido. Un sistema ridondante è utilizzato per le funzioni di test del misuratore di portata "in linea" e per l'indicazione di allarmi, limiti e stati di test a prova di guasto. Un display a cristalli liquidi (LCD) e una tastiera a membrana consentono una facile configurazione del misuratore e la visualizzazione locale del suo stato. Ogni unità è calibrata per aria o gas naturale e comprende un corpo di flusso "in linea" che condiziona il profilo di velocità del fluido e imposta la profondità del gruppo sonda per una misurazione corretta nel flusso.
