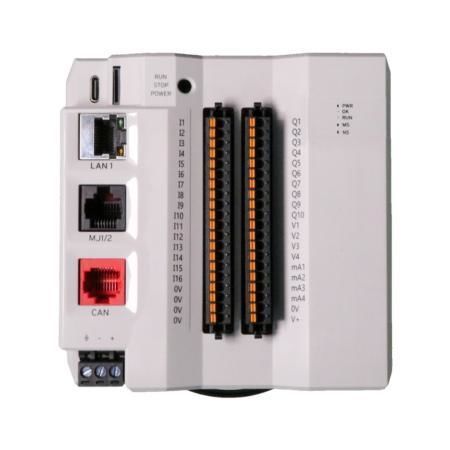

Unità di controllo modulare CPU250

TCP/IPsu guida DIN

Controllore modulare per montaggio su guida DIN con 34 punti I/O integrati e nessuna interfaccia operatore.Espansione I/O locale tramite OCS-I/O.Vi presentiamo il Controllore modulare di Horner. Si tratta di alcuni dei controllori più flessibili disponibili, con i singoli componenti posizionati esattamente dove si desidera, programmati come un unico componente integrato utilizzando il nostro pacchetto software gratuito All-in-one, Cscape.I controllori modulari sono montati su guida DIN e supportano I/O a scatto sul lato, integrati o entrambi. Ciò significa che tutto il cablaggio di I/O può essere interrato nel pannello, il che per molti clienti è l'approccio preferito. La connettività è ampia, con tutti i modelli che supportano protocolli industriali, tra cui Ethernet/IP (Server UDP), Modbus TCP/IP (Client/Server), Modbus RTU (Master/Slave), CsCAN, FTP; e protocolli aggiuntivi opzionali: WebMI, CANopen (Master/Slave), BACnet (Server - IP/MSTP), J1939. Tutti i modelli supportano USB-C per la programmazione. I linguaggi logici supportati includono Ladder tradizionale e IEC 6-1131. Tutti i modelli supporteranno il servizio cloud OCS360 di Horner in un aggiornamento futuro, con connettività remota, dati push, archiviazione dati a lungo termine, dash-boarding, notifiche di allarme e altro ancora.I CPU250 (34 I/O integrati) sono prodotti di classe Micro che rappresentano un valore eccellente e sono progettati per applicazioni in cui non è necessario un HMI fisico. Per il supporto di HMI Connect, vedere i modelli CPU260 e CPU300.CONTROLLERMemoria logica (Ladder/IEC)2MLogic Scan Rate0.4 mS/kBVariabili (tipo Word/tipo di bit)50.000/32.768 (16.384 ret)Supporto punti flottantiSì (64 bit)Loop PID AutoTune (8 loop)I/OPunti di I/O integrati34I/O ad alta velocità integrati4 In (500 kHz) e 2 OutI/O analogici integrati fino a 8 In e 8 OutTipo di analogico integrato (In/Out)0-10V, 4-20mA, 0-20mMemoria I/O totale (DI/DO/AI/AO)2048/2048/512/512Espansione I/O relè locale a basso costo8-32 relèEspansione OCS-I/O locale7 moduliEspansione OCS-I/O di rete (massimo)7 moduliETHERNET & INTERNETIndustrial Ethernet ProtocolsEthernet/IP (Server UDP), Modbus TCP (Client/Server)Altri protocolli EthernetBACnet (Server - IP/MSTP) opt, FTP (server), SMTP (client)Accesso remotoOCS360 Cloud Service, WebMI via HTML5, EnvisionRVUSB e PORTE SERIALIPorta di programmazione USBPorte CRS-232 e RS-4851 ciascuna su RJ45 condivisaRTU/Modbus (Master/Slave) e ASCIISì RETI CANProtocolli standardCsCANI/O Expansion, messaggistica Peer-to-PeerSìProtocolli opzionaliCANopen, SAEJ1939 (opz)SPECIFICHE FISICHEPosizione di montaggio tipicaBinario DINAltezza (pollici/mm)4.917" / (pollici/mm)4,504" / 114,4 mmProfondità totale (pollici/mm)1,969" / 50 mmSpecifiche e standard di funzionamentoAlimentazione V (W), Ingresso V10-30VDC (15W), 12/24VDTemperatura di funzionamento-40° a 60°CUmidità relativa (non condensante)5 a 95%Regolazione ambientaleIP20Numero di modello: HE959CPU250Configurazione: Include 8 ingressi CC, 10 uscite CC, 8 ingressi flessibili (digitali o analogici mA/V) e 8 uscite analogiche (4 x mA, 4 x V). Espandibile con un massimo di 7 moduli OCS-I/O aggiuntivi.Caratteristiche principali / Specifiche tecniche:Controllore modulare con montaggio su guida DIN34 punti I/O integratiNessuna interfaccia operatore (nessuna HMI)Espansione I/O locale tramite OCS-I/O (fino a 7 moduli)Memoria logica: 2MBLogic Scan Rate: 0.4 mS/kB50.000 variabili di tipo Word / 32.768 di tipo Bit (16.384 retentive)64-bit Floating-Point Support8 AutoTune PID Loops4 Ingressi ad alta velocità (500 kHz), 2 Uscite ad alta velocitàFino a 8 Ingressi analogici e 8 Uscite analogiche (0-10V, 4-20mA, 0-20mA)Ethernet/IP, Modbus TCP, BACnet (opzionale), FTP, SMTPPorta di programmazione USB-CRS-232 e RS-485 (1 ciascuna, RJ45 condivisa)CsCAN, CANopen, SAEJ1939 (opzionale)Montaggio su guida DIN, grado di protezione IP20Temperatura di funzionamento: -40° a 60°CDimensioni: 124.9 x 114,4 x 50 mm
