PLC su guida DIN CPU300

con schede I/O espandibilisu rete EthernetCANopen

Panoramica

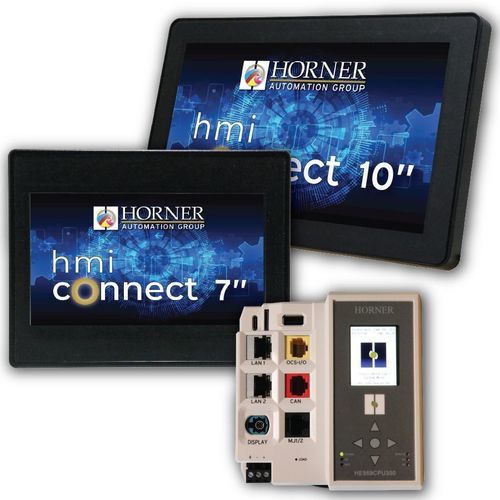

Il HE959CPU300 è un controllore modulare di classe Canvas progettato per applicazioni che richiedono un HMI separato. L'unità non dispone di I/O integrati e utilizza moduli OCS‑I/O a innesto per il collegamento di sensori/attuatori, riducendo la complessità del cablaggio. I touchscreen HMI Connect (montati da remoto) offrono grafica avanzata e non richiedono configurazione aggiuntiva per le operazioni di base.

Caratteristiche principali

• Controllore modulare da montare su guida DIN senza I/O integrati e con display locale di configurazione da 2,2" (indirizzo IP, RUN/STOP, ecc.).
• System on Module (SOM) multi‑core con prestazioni classe Canvas.
• Connettività: USB Type‑C, doppia porta Ethernet 10/100 Mbps con switch integrato.
• Espansione locale tramite OCS‑I/O; compatibile con touchscreen HMI Connect (fino a 3 schermi identici con accessorio).

Specifiche - CPU300

• Classe controllore (processore): Canvas (dual‑core)
• Memoria logica & scan rate: 2 MB @ 0,02 ms/K
• I/O integrati: nessuno; espansione locale: fino a 8 moduli; espansione di rete OCS‑I/O: fino a 16 basi × 8 moduli
• Ethernet: 2 × 10/100 Mbps (switch integrato); USB Type‑C; RS‑232/RS‑485 (RJ45 condiviso); CAN: CsCAN, CANopen, SAE J1939
• Display locale: 2,2" per configurazione; supporta HMI Connect remoti (max 3 schermi identici con accessorio)
• Dimensioni: 114,8 mm A × 74,3 mm L × 117,5 mm P; montaggio su guida DIN
• Alimentazione: 10–30 VDC (1 A @ 24 V); ingressi: 12/24 VDC
• Operativa: -10 °C a 60 °C; 5–95% UR non condensante; grado ambientale: IP20 (controllore)

Specifiche - HMI Connect

• Dimensioni & risoluzione: 4" 480×272; 7" 800×480; 10" 1024×600; 15" 1024×768; High‑Bright 7" 800×480; High‑Bright 10" 1280×800
• Tecnologia display: 4/7/10/15" TFT resistivo; High‑Bright 7"/10" IPS PCAP
• Luminosità: standard 300–500 cd/m² a seconda della dimensione; varianti High‑Bright fino a 1000 nits
• Montaggio & peso: pannello o VESA a seconda del modello; dimensioni e peso variabili (vedere scheda)
• Operativa: standard -10 °C a 60 °C; High‑Bright estesi fino a -40 °C/80 °C o -30 °C/70 °C; grado ambientale: IP65 (standard) / IP67 (High‑Bright)

Line‑up modelli

• HE959CPU300: CPU OCS‑I/O premium senza I/O integrati; display locale 2,2" e supporto per display HMI Connect remoti
• Esempi di display HMI Connect: HE959HMI-04 (4"), HE959HMI-07 (7"), HE959HMI-10 (10"), HE959HMI-15 (15"), HE959AP-07 / HE959AP-10 (High‑Bright)

Accessori HMI Connect

• HE-HMICBL-1M: cavo 1 m per display HMI Connect e High‑Bright IP67
• HE-HMICBL-3M: cavo 3 m per display HMI Connect e High‑Bright IP67
• HE-HMICBL-8M: cavo 8 m per display HMI Connect e High‑Bright IP67

Caratteristiche tecniche

• Classe controllore: Canvas (dual‑core)
• Memoria logica & scan: 2 MB, 0,02 ms/K
• Nessun I/O integrato; espansione locale fino a 8 moduli; espansione rete fino a 16 basi × 8 moduli
• Ethernet: 2 × 10/100 Mbps (switch integrato); USB Type‑C; RS‑232/RS‑485; CAN (CsCAN, CANopen, SAE J1939)
• Display locale 2,2"; supporta fino a 3 touchscreen HMI Connect remoti (con accessorio)
• Dimensioni: 114,8 × 74,3 × 117,5 mm; alimentazione: 10–30 VDC (1 A @ 24 V)
• Campo operativo: -10 °C a 60 °C; umidità 5–95% non condensante; controllore IP20, display IP65/IP67 secondo variante
