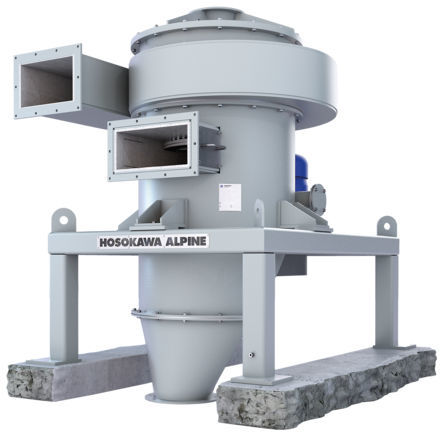

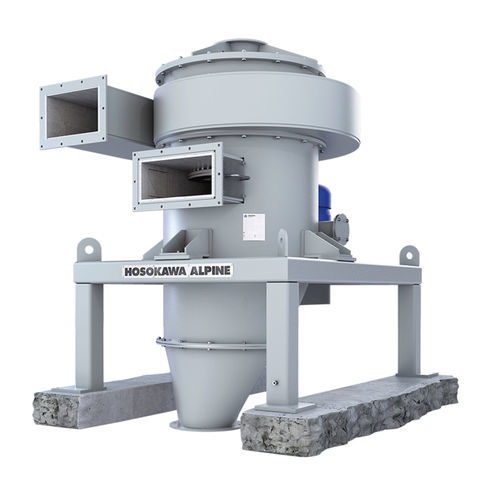

Separatore ad aria STRATOPLEX ASP II

di particelleinerzialea spirale

Il classificatore ad aria Stratoplex ASP è da tempo sinonimo di elevate prestazioni nella gamma di separazione da fine a medio-fine. In stretta collaborazione con i nostri clienti, abbiamo ulteriormente migliorato questo modello classico. Il risultato: un concetto di macchina ottimizzato con minore usura e un fabbisogno energetico ridotto. • Classificatore ad aria per elevate portate nella gamma di separazione da fine a medio-fine con d97 = da 10 a 150 µm • Elevata resa di particelle fini con elevata precisione di taglio e carico elevato • Protezione dall’usura grazie al rivestimento ceramico su entrambi i lati • Basso fabbisogno energetico Principio di funzionamento Poiché l’azionamento del classificatore ad aria Stratoplex è posizionato sotto la zona di classificazione e il prodotto in alimentazione viene immesso centralmente dall’alto, si ottiene una distribuzione e una dispersione ottimali del prodotto. Il prodotto da alimentare viene immesso tramite l’unità di alimentazione, attraverso la bocca di ingresso, sulla piastra centrifuga della ruota di classificazione, dove viene distribuito uniformemente e quindi catapultato radialmente verso l’anello deflettore. Il materiale in alimentazione viene deviato dall’anello deflettore e convogliato verso il basso nella zona di classificazione. L’aria di classificazione entra nell’alloggiamento a spirale e scorre attraverso le pale elicoidali dell’anello palettato e della ruota di classificazione in direzione centripeta. La frazione fine viene così rimossa dal materiale in alimentazione mentre scende per gravità nella zona di classificazione, ovvero la zona compresa tra l’anello palettato e la ruota di classificazione. Le particelle fini, estratte in base al punto di taglio impostato sul classificatore, vengono trascinate dall’aria di classificazione e fluiscono verso lo scarico delle particelle fini. Le particelle fini devono essere separate dall’aria di classificazione in un dispositivo di raccolta a valle (ciclone, filtro).
