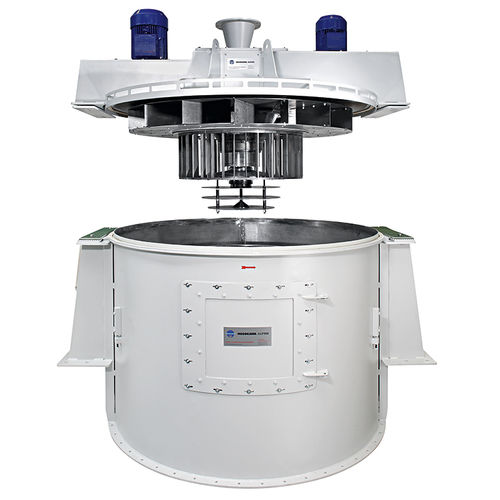

Separatore di particelle Ventoplex C

ad ariaconicoselezionatore

Classificatore ad aria in circuito con elevata resa specifica di particelle fini Intervallo di finezza: da circa d97 = 24 µm a 200 µm Basso fabbisogno energetico specifico Design a bassa usura Regolazione continua della finezza durante il funzionamento Ottima accessibilità per ispezione e manutenzione Principio di funzionamento Il Ventoplex C è un classificatore ad aria in circuito chiuso. A differenza del precedente modello Ventoplex B con azionamento centrale, il nuovo modello C è dotato di una ruota classificatrice azionata separatamente. Nella nuova macchina, il ventilatore e la ruota di classificazione sono disposti coassialmente e azionati tramite due alberi cavi separati. Ciò consente all’utente di impostare velocità diverse, permettendo così un significativo ampliamento dell’intervallo di finezza dagli attuali 24 µm a 200 µm. Il prodotto viene alimentato al centro della testa del classificatore tramite un albero cavo, da cui il materiale cade su una piastra centrifuga situata sotto la ruota classificatrice. La piastra centrifuga distribuisce uniformemente il materiale in alimentazione nella camera di classificazione. Le particelle grossolane cadono verso il fondo contro il flusso ascendente dell’aria di classificazione, si raccolgono nel cono del materiale grossolano e vengono scaricate lateralmente dalla macchina tramite uno scivolo a gravità. Le particelle fini presenti nel materiale in alimentazione vengono trascinate dal flusso ascendente dell’aria di classificazione ed entrano nella ruota di classificazione insieme all’aria stessa. Le particelle all’interno della ruota di classificazione vengono selezionate dall’azione di due forze contrapposte: la forza centrifuga e la forza del flusso. Le particelle grossolane vengono respinte dalla forza centrifuga, mentre per quelle fini prevale la forza di trascinamento del flusso d’aria, che consente loro di attraversare la ruota di classificazione.
