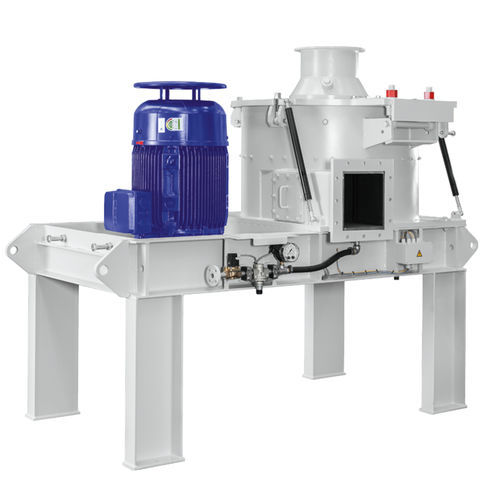

Mulino per polveri POWDERPLEX APP

a conoverticaleselezionatore

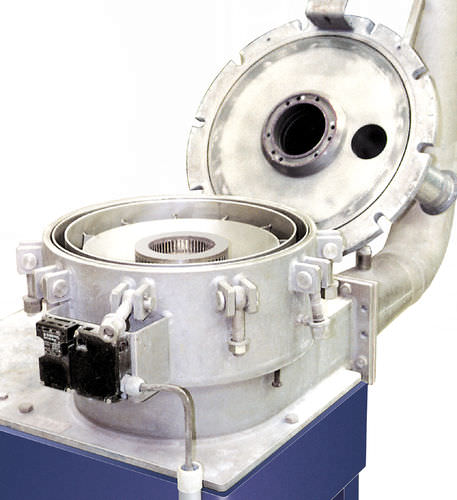

Mulino classificatore a rotore singolo per granulometrie comprese tra d97 = 20 e 200 µm Facilità di pulizia, ispezione e sostituzione degli elementi di macinazione Disco di macinazione con battitori fusi a freddo Classificatore ad aria integrato con elevata precisione di separazione delle particelle fini senza spruzzi Principio di funzionamento Poiché la ruota classificatrice del mulino Powderplex poggia sul disco di macinazione e ruota in sincronia con esso, sono necessari un solo rotore, un solo gruppo cuscinetti e un solo azionamento. A seconda della finezza richiesta del prodotto, l’APP viene equipaggiato su ordinazione con una ruota classificatrice per separazioni grossolane, medie o fini. Per realizzare un collegamento rigido tra la ruota classificatrice e il disco di macinazione viene utilizzato un distanziatore; l’azionamento viene aggiunto in base all’ordine. Alimentato da un dosatore a tenuta d’aria, il prodotto entra nella macchina attraverso la bocchetta di alimentazione sulla piastra di usura del disco battitore, dove viene distribuito uniformemente, intercettato dai battitori a impatto e catapultato contro la pista di macinazione. La frantumazione avviene per effetto dell’impatto del prodotto contro i battitori a impatto e la pista di macinazione. L’aria di lavoro entra tangenzialmente e scorre tra il disco battitore e la pista di macinazione nella camera di macinazione. Il prodotto frantumato viene convogliato fuori dalla zona di macinazione dall’aria. Viene trasportato verso l’alto lungo l’esterno del cono di deviazione e deviato verso la ruota classificatrice. L’aria di lavoro estrae la frazione fine dal prodotto e la convoglia attraverso le pale della ruota di classificazione verso lo scarico delle frazioni fini. Il materiale grossolano viene respinto dalla ruota di classificazione e scende per gravità per essere sottoposto a ulteriore frantumazione.
