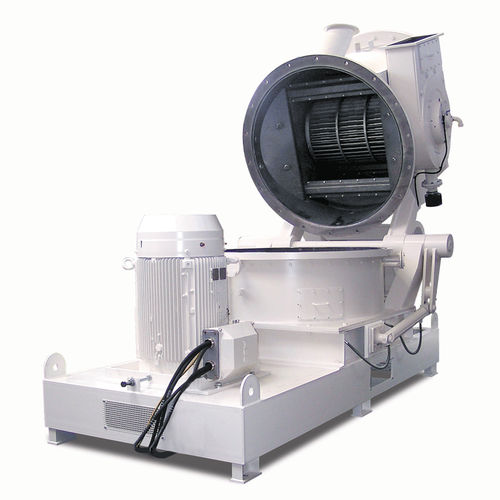

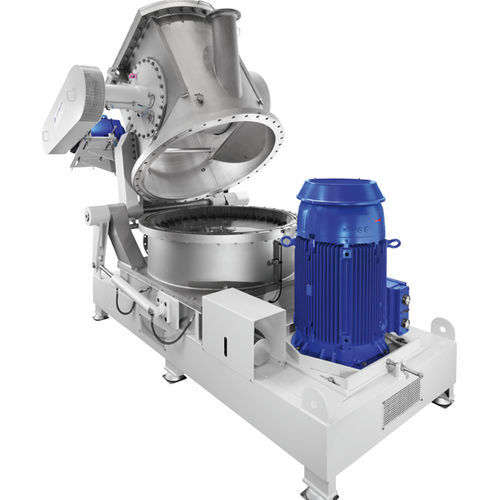

Mulino per polveri Zirkoplex ZPS

a dischiorizzontaleultrafine

Mulino classificatore per elevati valori di finezza, macinazione a freddo e parametri di produzione flessibili nell’intervallo di finezza compreso tra < 5 µm e 200 µm Mulino a battenti a impatto con classificatore Turboplex integrato nella sezione superiore per una limitazione precisa della granulometria massima Struttura saldata Elementi di macinazione in acciaio speciale PRINCIPIO DI FUNZIONAMENTO Gli elementi di riduzione dimensionale comprendono un’unità di battitori a impatto e una pista di macinazione fissa a nervature triangolari che circonda la camera di macinazione. L’unità di battitori a impatto è progettata in modo tale da garantire un processo di macinazione altamente efficiente. I battitori a impatto sono intercambiabili; la pista di macinazione è di tipo segmentato. Nella sezione superiore del mulino è integrato un classificatore ultrafine Turboplex con una o più ruote di classificazione orizzontali. Il prodotto in alimentazione, caricato nella macchina tramite un’unità di alimentazione integrata nel sistema, entra dalla bocchetta di carico e viene intercettato dai battitori a impatto sul disco battente. L’azione combinata dei battitori e della pista di macinazione serve a frantumare il prodotto, che viene poi convogliato attraverso il classificatore verso lo scarico delle frazioni fini. L’aria immessa nella macchina attraverso la presa d’aria raffredda, trasporta e classifica il prodotto nel classificatore integrato. A seconda delle specifiche, il prodotto in alimentazione può anche essere introdotto nella macchina trascinato dall’aria. Le frazioni fini, estratte in base al punto di taglio impostato sul classificatore, escono dalla macchina attraverso lo scarico delle frazioni fini. Il prodotto finale deve essere separato dall’aria in un’unità di raccolta a valle integrata nel sistema.
