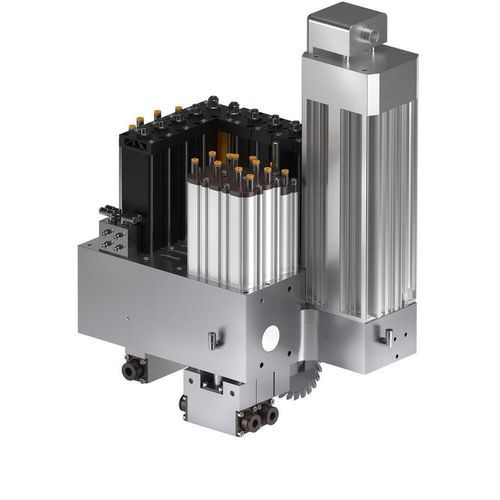

Testa alesatrice a mandrini multipli BHZ

ad alta velocitàper lavorazione di metalli

Panoramica
Le teste di foratura BHZ, progettate e prodotte da HSD Mechatronics, rappresentano una linea modulare multi-mandrino configurabile con mandrini verticali (V), orizzontali (H) e a lama (B). Adatte alla foratura e lavorazione di diversi materiali; la scheda prodotto riporta l'etichetta Wood e segnala applicabilità anche a metalli e materiali industriali.

Applicazioni

• Lavorazioni e forature industriali di metalli
• Lavorazione del legno e foratura pannelli (etichettato Wood)
• Operazioni generali di foratura multi-mandrino su vari materiali

Accessori

• Pacco elettrovalvole a 10/12/16/18/22/26/28 posizioni (BHC line / BHZ line)

Scheda tecnica
Configurazione (V = mandrini verticali / H = orizzontali / B = lama): 4÷20 / 0÷9 / 0÷2
Mandrini verticali: velocità massima [RPM]: 6000
Mandrini verticali: corsa [mm]: 60 / 75
Mandrini: passo [mm]: 32
Mandrini verticali: connessione: Ø10
Mandrini orizzontali: velocità massima [RPM]: 6000
Mandrini orizzontali: corsa [mm]: 75
Lama: velocità massima [RPM]: 7500
Lama: corsa [mm]: 60
Raffreddamento liquido: No
Lubrificazione: Manuale, opzione automatica disponibile
Unità elettrovalvola remota: Opzionale
Peso [kg]: 60

Caratteristiche / specifiche tecniche

• Configurazione (V / H / B): 4÷20 / 0÷9 / 0÷2
• Velocità massima mandrini verticali: 6000 RPM
• Corsa mandrini verticali: 60 mm o 75 mm
• Passo mandrini: 32 mm
• Connessione mandrini verticali: Ø10
• Velocità massima mandrini orizzontali: 6000 RPM
• Corsa mandrini orizzontali: 75 mm
• Velocità massima lama: 7500 RPM
• Corsa lama: 60 mm
• Raffreddamento liquido: No
• Lubrificazione: Manuale, opzione automatica disponibile
• Unità elettrovalvola remota: Opzionale
• Peso: 60 kg
