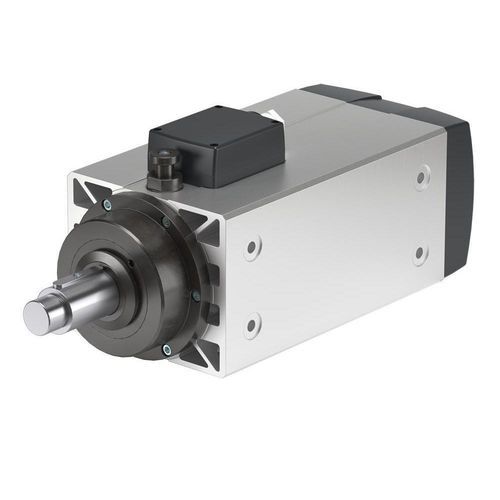

Elettromandrino di taglio AT 1120-170

di lavorazionedi fresaturadi posizionamento in altezza

Panoramica del prodotto
Il mandrino elettrico AT 1120-170 di HSD Mechatronics è progettato per la lavorazione industriale del legno e dei materiali compositi. Disponibile in due varianti di potenza, offre coppie adeguate e velocità fino a 6000 giri/min, con attacco utensile a linguetta e raffreddamento tramite ventola calettata su albero.

Materiali / Applicazioni

• Legno
• Composito

Scheda tecnica (dati)
Varianti: AT 1120 - 5,8 kW | AT 1120 - 8,1 kW
Diametro corpo [mm] — □ 177x145 | □ 177x145
Velocità max [giri/min] — 6000 | 6000
Coppia S1/S6 (40%) [Nm] — 9,2 / 11,9 | 12,9 / 15,1
Potenza S1/S6 (40%) [kW] — 5,8 / 7,5 | 8,1 / 9,5
Tensione nominale [V] — 380 | 380
Attacco utensile — A linguetta (Linguetta) | A linguetta (Linguetta)
Raffreddamento — Ventola calettata su albero (Ventola calettata su albero) | Ventola calettata su albero (Ventola calettata su albero)
Calotta di raffreddamento — 35 | 35

Caratteristiche principali

• Due varianti di potenza: 5,8 kW e 8,1 kW con coppie S1/S6 corrispondenti.
• Velocità massima fino a 6000 giri/min per cicli di lavorazione standard.
• Attacco utensile a linguetta (Linguetta) standard per un fissaggio affidabile.
• Raffreddamento tramite ventola calettata su albero; dimensione calotta di raffreddamento: 35.
• Progettato per alimentazione 380 V.

Specifiche tecniche

• Modello: AT 1120-170
• Varianti: AT 1120 - 5,8 kW; AT 1120 - 8,1 kW
• Diametro corpo: □ 177x145 mm
• Velocità massima: 6000 giri/min
• Coppia S1/S6 (40%): 9,2 / 11,9 Nm (5,8 kW) — 12,9 / 15,1 Nm (8,1 kW)
• Potenza S1/S6 (40%): 5,8 / 7,5 kW — 8,1 / 9,5 kW
• Tensione nominale: 380 V
• Attacco utensile: A linguetta (Linguetta)
• Raffreddamento: Ventola calettata su albero (Ventola calettata su albero)
• Dimensione calotta di raffreddamento: 35
• Applicazioni principali: lavorazione di legno e compositi
