Elettromagnete rotativo LN series

compatto

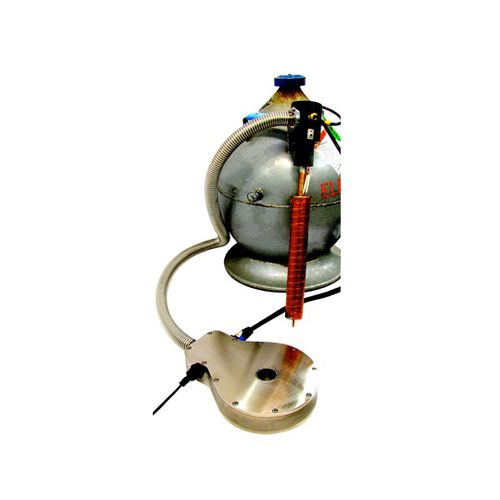

Adattata ai nostri popolari solenoidi ottici corti LM, la serie LN rappresenta un'alternativa a basso costo per i ricercatori che dispongono di una fornitura locale di azoto liquido ("LN2"). Caratteristiche Due modelli presentano sistemi di bobine HTS che forniscono intensità di campo di 1 T in fori da 38 e 80 mm, con temperature operative criogeniche delle bobine ottenute con un flusso di LN2 prelevato da un dewar di azoto liquido standard non pressurizzato. Il circuito di flusso si collega al corpo del magnete tramite un soffietto flessibile, che consente di posizionare facilmente il magnete e di ottenere livelli di vibrazioni molto bassi durante il funzionamento. Il flusso di LN2 è mantenuto da una piccola pompa rotativa, che fornisce anche il vuoto iniziale del sistema e non richiede altre stazioni di pompaggio del vuoto. Il raffreddamento è rapido (meno di 5 ore per il modello LN40) e il consumo di LN2 è basso (<0,5 l/h). Le caratteristiche condivise con i solenoidi corti LM includono il profilo molto basso e gli eccellenti angoli di accesso ottico, il basso campo di frangia grazie all'uso di un circuito di ferro parziale per il criostato, la capacità di operare a qualsiasi angolo e l'elettronica di protezione attiva del magnete. Magneti a basso profilo molto compatti, eccellente accesso al campione Funzionamento con qualsiasi orientamento Raffreddamento rapido e rampa veloce Consumo di azoto liquido < 0,5 l/h
