Trasduttore ad ultrasuoni a doppia testa

a gomitoa raggioa contatto diretto

Panoramica del prodotto

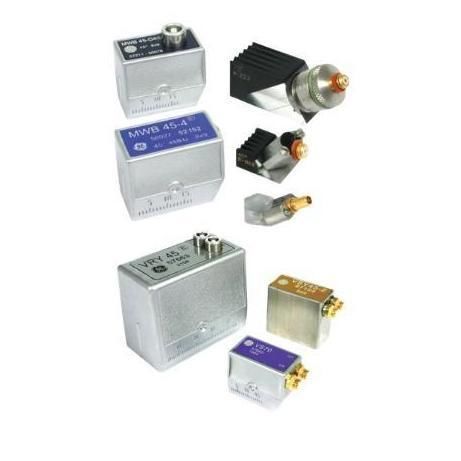

La serie WB/WK di trasduttori ultrasonici a fascio inclinato è progettata per l'ispezione ad ultrasuoni delle saldature e l'NDT con traiettoria inclinata di componenti industriali. Le sonde con cuneo introducono onde di taglio o longitudinali nel pezzo esaminato con angoli definiti per rilevare difetti inclinati legati a saldature e strutture.

Caratteristiche principali

• Progettazione a fascio inclinato basata su cuneo per trasmettere onde di taglio o longitudinali a angoli selezionati.
• Configurazioni disponibili: formato grande, formato piccolo e trasduttori a doppio elemento a fascio inclinato.
• Opzioni di cuneo integrato o sostituibile, oltre a stili a cambio rapido e montaggio a vite a seconda della famiglia di modelli.
• Angoli comuni: 35°, 38°, 45°, 60°, 70°, 77°, 80° e 90°.
• Opzioni di frequenza: 1 MHz, 2 MHz, 2,25 MHz, 4 MHz e 5 MHz a seconda della famiglia di modelli.
• Connettori: Lemo 1, Lemo 00, BNC, Microdot e MMD.
• Opzioni di cuneo ad alta temperatura disponibili per prove fino a 200°C (400°F) su configurazioni selezionate.

Applicazioni
Adatto per l'ispezione ultrasonica delle saldature e l'ispezione con percorso inclinato quando le sonde a fascio diretto non sono appropriate. Applicazioni tipiche: saldature su tubazioni, serbatoi, recipienti a pressione, assi, forgiati, fusioni, ponti, ruote e rotaie ferroviarie, tubi, pompe, carter valvole, palette di turbina, alberi e cerchioni.

Struttura del prodotto

• Introduzione tramite cuneo: montaggio integrato o sostituibile per generare l'angolo definito nel pezzo esaminato.
• Configurazione grande formato: per ispezione generale delle saldature, oggetti di grandi dimensioni e sezioni spesse.
• Configurazione piccolo formato: sonde compatte per accesso ristretto, oggetti più piccoli o sezioni sottili.
• Opzione doppio elemento: elementi trasmettitore e ricevitore separati per compiti di ispezione specifici.
• Varianti di cuneo: sostituibile, angoli personalizzati, curvato, cambio rapido, montaggio a vite e alta temperatura disponibili in base alla famiglia.

Specifiche
La serie WB/WK supporta l'ispezione ad ultrasuoni di contatto a fascio inclinato per NDT e ispezione delle saldature. Tipi di configurazione: grande, piccolo e doppio elemento. Famiglie di modelli: WB, WK, SWB, SWK, MWB, MWK, MSW-QC, MSWS, SMSWS, WKD e ADP. Le opzioni di frequenza e angolo variano in base alla famiglia e alla referenza del materiale.

Opzioni modello

• Fascio inclinato grande formato — Uso tipico: ispezione generale delle saldature, oggetti più grandi, sezioni spesse, tubazioni, serbatoi, recipienti a pressione; Frequenze: 1 MHz, 2 MHz comuni; Angoli: 35°–90° a seconda del modello; Cuneo: integrato o sostituibile.
• Fascio inclinato piccolo formato — Uso tipico: saldature su oggetti più piccoli e sezioni sottili, tubi, tubazioni, contenitori, pompe, carter valvole, palette di turbina, alberi, cerchioni; Frequenze: 2 MHz, 4 MHz, 5 MHz; Corpo compatto con cuneo integrato o sostituibile.
• Doppio elemento fascio inclinato — Uso tipico: ispezioni che richiedono elementi trasmettitore/ricevitore separati; Frequenze: 2 MHz, 2,25 MHz, 4 MHz, 5 MHz; Struttura: elementi separati con configurazione a cuneo per fascio inclinato.

Note di integrazione
Selezionare la sonda in base alla geometria della saldatura, all'angolo di ispezione richiesto, alla frequenza, al tipo di cuneo e allo spazio di accesso. Questi trasduttori richiedono rilevatori di difetti ultrasonici compatibili, couplant adeguato e la corretta configurazione del cuneo. Configurazioni personalizzate disponibili su richiesta.

Specifiche tecniche

• Tipo di prodotto: trasduttore ultrasonico a fascio inclinato
• Metodo di ispezione: ispezione ultrasonica di contatto a fascio inclinato
• Categoria di applicazione: NDT, ispezione saldature, rilevamento difetti
• Tipi di configurazione: grande formato, piccolo formato, doppio elemento
• Famiglie di modelli: WB, WK, SWB, SWK, MWB, MWK, MSW-QC, MSWS, SMSWS, WKD, ADP
• Opzioni di frequenza: 1 MHz; 2 MHz; 2,25 MHz; 4 MHz; 5 MHz
• Opzioni di angolo: 35°; 38°; 45°; 60°; 70°; 77°; 80°; 90°
• Opzioni di cuneo: integrato, sostituibile, cambio rapido, montaggio a vite, su misura, alta temperatura
• Opzioni di connettore: Lemo 1, Lemo 00, BNC, Microdot, MMD
• Capacità alta temperatura: Fino a 200°C / 400°F su configurazioni selezionate
