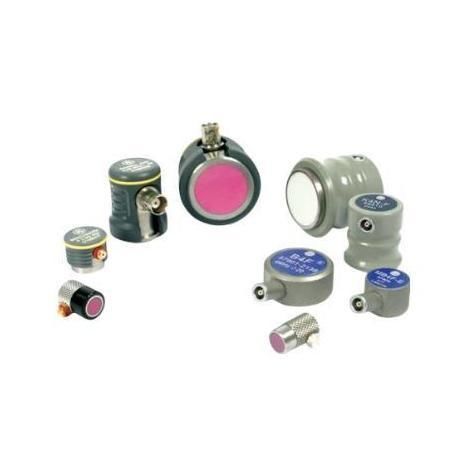

Trasduttore ad ultrasuoni a piastre

a raggioa contattoa contatto diretto

Panoramica del prodotto
La serie di trasduttori di contatto a fascio rettilineo resistenti all'usura è una famiglia di sonde ultrasoniche per ispezioni manuali per contatto di parti metalliche a geometria semplice. È progettata come componente front‑end per apparecchiature di rilevamento difetti compatibili e richiede un opportuno accoppiamento per l'ispezione manuale.

Caratteristiche principali

• Architettura a trasduttore a fascio rettilineo per ispezioni ultrasoniche NDT.
• Piastra d'usura permanente resistente all'abrasione per il contatto diretto con superfici metalliche.
• Modelli generici per piastre, forgiati, billette, fusioni e barre.
• Opzioni a diametro ridotto per tubi, condotte e aree confinate.
• Varianti Fingertip (Type F) per accesso in spazi ristretti.
• Opzioni connettore: Lemo 00, Microdot, BNC, LEMO‑1 (dipende dal modello).
• Versioni con connettore laterale o superiore disponibili a seconda della famiglia modello.
• Configurazioni personalizzate e accessori disponibili su richiesta.

Applicazioni
Questa serie di trasduttori è adatta per l'ispezione ultrasonica manuale NDT di componenti metallici che richiedono sonde a contatto diretto. Obiettivi tipici: piastre, grandi forgiati, billette, fusioni, tubi, serbatoi e barre. La serie supporta inoltre il rilevamento di laminazioni/delaminazioni e test di adesione, l'ispezione di sezioni spesse e materiali difficili da penetrare. I modelli Fingertip sono indicati per ispezioni in spazi con accesso limitato.

Struttura del prodotto

• Faccia di contatto resistente all'usura: piastra d'usura permanente resistente all'abrasione per ispezioni a contatto diretto.
• Progettazione per ispezione per contatto: corpi sonda manuali pensati per l'uso con accoppiamento adeguato.
• Opzione Fingertip: configurazioni Type F per accesso a zone strette o incassate.
• Opzioni connettore: Lemo 00, Microdot, BNC, LEMO‑1 a seconda della configurazione.

Specifiche (tabella)
Voce — Specifica
Tipo di prodotto — Trasduttore di contatto a fascio rettilineo resistente all'usura
Metodo di ispezione — Ispezione ultrasonica per contatto
Categoria di applicazione — NDT e rilevamento difetti
Faccia di contatto — Piastra d'usura permanente resistente all'abrasione
Famiglie di modelli — K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP‑CR, RHP‑CS, Type F
Opzioni diametro elemento — 5 mm, 6 mm, 10 mm, 13 mm, 19 mm, 20 mm, 24 mm, 25 mm (dipende dal modello)
Opzioni frequenza — 0.5 MHz, 1 MHz, 2 MHz, 2.25 MHz, 3.5 MHz, 4 MHz, 5 MHz, 10 MHz (dipende dal modello)
Opzioni connettore — Lemo 00, Microdot, BNC, LEMO‑1 (dipende dalla configurazione)
Accessori — Cavi per sonde e cavi connettore secondo la famiglia di modelli
Configurazione personalizzata — Disponibile su richiesta

Opzioni modelli (tabella)
Famiglia — Opzioni frequenza — Dimensione elemento — Note connettore / accessorio
K..G / G..N — 1 MHz, 2 MHz, 4 MHz — 24 mm — Cavo sond MPKL2
K..N / G..KB — 1 MHz, 2 MHz, 4 MHz, 5 MHz — 10 mm — Cavo sond MPKL2
K..K / G..K — 5 MHz, 10 MHz — 5 mm — Connettore Microdot; cavo sond MPKM2
B..F — 1 MHz, 2 MHz, 4 MHz, 5 MHz — 20 mm — Cavo sond MPKL2
MB..F — 2 MHz, 4 MHz, 5 MHz, 10 MHz — 10 mm — Cavo sond MPKL2
RHP‑CR / RHP‑CS — 0.5 MHz, 1.0 MHz, 2.25 MHz, 3.5 MHz, 5.0 MHz, 10.0 MHz — 13 mm, 19 mm, 25 mm — Opzioni cavi BNC o LEMO‑1
Type F — 2.25 MHz, 3.5 MHz, 5.0 MHz, 10.0 MHz — 6 mm, 10 mm, 13 mm — Corpo Fingertip per spazi di accesso ristretti

Note di integrazione
Selezionare il trasduttore in base al materiale da ispezionare, agli spazi di accesso, alla frequenza richiesta, al diametro dell'elemento, al tipo di connettore e allo stile del corpo sonda. La serie richiede apparecchiature di controllo ultrasonico compatibili e un accoppiamento adeguato per l'ispezione manuale per contatto.

Specifiche tecniche

• Tipo di prodotto: Trasduttore di contatto a fascio rettilineo resistente all'usura
• Metodo di ispezione: Ispezione ultrasonica per contatto
• Categoria di applicazione: NDT e rilevamento difetti
• Faccia di contatto: Piastra d'usura permanente resistente all'abrasione
• Famiglie di modelli: K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP‑CR, RHP‑CS, Type F
• Opzioni diametro elemento: 5 mm; 6 mm; 10 mm; 13 mm; 19 mm; 20 mm; 24 mm; 25 mm (dipende dal modello)
• Opzioni frequenza: 0.5 MHz; 1 MHz; 2 MHz; 2.25 MHz; 3.5 MHz; 4 MHz; 5 MHz; 10 MHz (dipende dal modello)
• Opzioni connettore: Lemo 00; Microdot; BNC; LEMO‑1 (dipende dal modello)
• Accessori: Cavi per sonde (es. MPKL2, MPKM2) e cavi connettore disponibili per modello
• Varianti Fingertip (Type F) disponibili per accesso ristretto
• Configurazioni personalizzate disponibili su richiesta
