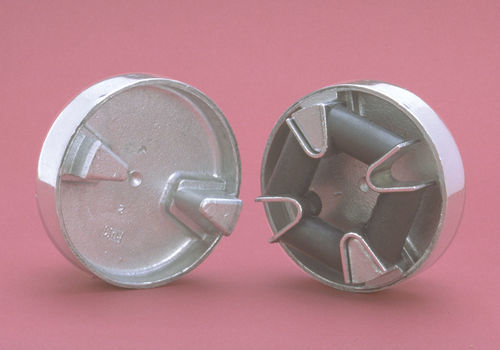

Giunto flessibile MINIFLEX®per macchinecompattolargo
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- flessibile
- Costruzione
- compatto, largo, in alluminio
- Altre caratteristiche
- con misura di coppia
- Fissaggio
- con flangia
- Coppia
Max.: 120 Nm
(88,507458 ft.lb)Min.: 2,5 Nm
(1,843905 ft.lb)- Velocità di rotazione
Max.: 10.000 rpm
(62.831,8531 rad.min-1)Min.: 4.000 rpm
(25.132,7412 rad.min-1)
Descrizione
Descrizione
Giunto elastico compatto progettato per applicazioni con spazio di installazione ridotto e basso ingombro assiale.
Elemento flessibile
Flangia
Vantaggi
Specifiche
Specifiche tecniche
Giunto elastico compatto progettato per applicazioni con spazio di installazione ridotto e basso ingombro assiale.

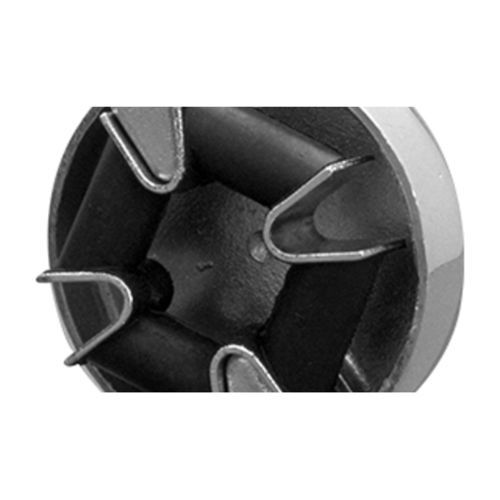

Elemento flessibile
- Blocchetto in gomma naturale incollato a armature metalliche a V
Flangia
- Alluminio o ghisa
- Settore di trasmissione
Vantaggi
- Attenuazione efficace delle irregolarità cicliche e dei picchi di coppia
- Durata eccezionalmente lunga grazie alla precompressione dell'elemento flessibile
- Tolleranza a elevati disallineamenti, evitando la necessità di un allineamento preciso delle macchine accoppiate
Specifiche
- Montaggio ad innesto
- Forma cilindrica compatta e liscia senza sporgenze
- L'elemento flessibile è precompresso durante il montaggio, estendendo le condizioni d'uso in cui la gomma non è soggetta a trazione
Specifiche tecniche
- Tipo: flessibile
- Applicazioni prodotto: macchine
- Costruzione: compatta, ampia
- Altre caratteristiche: coppia
- Sistema di installazione: flangia
- Coppia: Max.: 120 Nm (88.50746 ft.lb) — Min.: 2,5 Nm (1.84391 ft.lb)
- Velocità di rotazione: 4.000 rpm, 7.000 rpm, 9.000 rpm, 10.000 rpm (25,132.7412 rad.min-1, 43,982.2972 rad.min-1, 56,548.6678 rad.min-1, 62,831.8531 rad.min-1)
