Gruppo per accoppiamenti MPP®

Descrizione

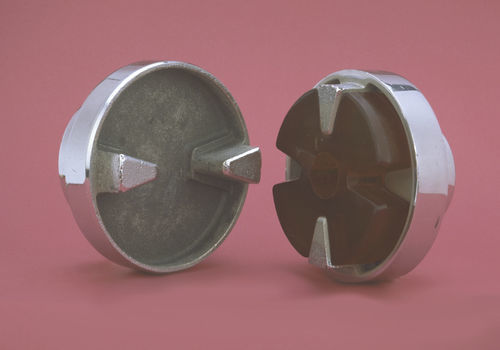

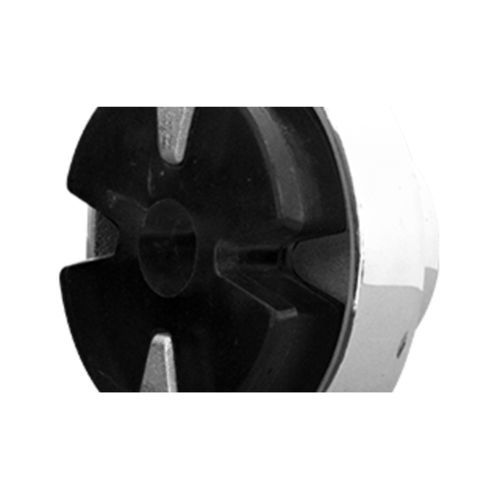

Giunto flessibile compatto con montaggio a flangia, progettato per la trasmissione di coppie ridotte. Dotato di un elemento elastico in poliuretano a croce di Malta e flange in ghisa con segmenti di trasmissione forniti non alesati (eccetto 633054 e 633055). Il design MPP® consente montaggio ad incastro e profilo esterno cilindrico privo di sporgenze.

Vantaggi

• Ingombro ridotto per installazioni con spazio limitato
• Montaggio semplice tramite incastro e fissaggio a flangia
• Elemento elastico in lavoro di compressione per una trasmissione della coppia prevedibile
• Accoppiamento positivo per un trasferimento della coppia sicuro
• Ampia gamma di temperatura di esercizio: -30°C a +70°C (continuo)

Caratteristiche / specifiche tecniche

• Tipo: flessibile
• Costruzione: compatta
• Funzione principale: trasmissione della coppia
• Sistema di installazione: flangia
• Coppia: Max.: 2.000 Nm (1.475,12 ft·lb)
  Min.: 30 Nm (22,13 ft·lb)
• Velocità di rotazione: Max.: 9.000 rpm (56.548,67 rad·min⁻¹)
  Min.: 0 rpm (0 rad·min⁻¹)
• Intervallo di esercizio (continuo): -30°C a +70°C

Materiali e costruzione

• Elemento flessibile: poliuretano sagomato a croce di Malta
• Flange: ghisa con segmenti di trasmissione forniti non alesati (eccetto 633054 e 633055)
• Profilo cilindrico compatto senza sporgenze esterne
• Elemento elastico progettato per lavorare in compressione per maggiore durata

Installazione e manutenzione

• Montaggio ad incastro; si raccomanda fissaggio a flangia per l'allineamento assiale
• I segmenti di trasmissione sono forniti non alesati — alesatura finale ed equilibratura da eseguire in sede
• Ispezione periodica dell'elemento flessibile consigliata; ricambi disponibili
