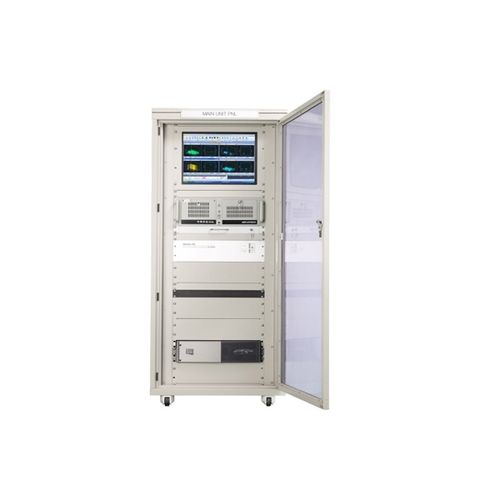

Monitor di scarico parziale GDPD-GSW/OL

GDPD-GSW/OL Sistema di monitoraggio online dello scarico parziale dei generatori I. Informazioni generali Generalmente, la scarica parziale si verifica in una posizione in cui le proprietà del materiale dielettrico non sono uniformi. In questi punti, l'intensità del campo elettrico locale è aumentata, e l'intensità del campo elettrico locale è troppo grande, con conseguente rottura locale. Questa rottura parziale non è la rottura totale della struttura isolante. Le scariche parziali richiedono tipicamente una certa quantità di spazio di gas per svilupparsi, come i vuoti di gas all'interno dell'isolamento, i conduttori adiacenti o le interfacce isolanti. Quando l'intensità del campo locale supera la resistenza dielettrica del materiale isolante, si verifica una scarica parziale, causando molti impulsi di scarica parziale durante un ciclo di applicazione della tensione. La quantità di scarica erogata è strettamente legata alle caratteristiche non uniformi e alle proprietà dielettriche specifiche del materiale. Significative scariche parziali nel motore sono spesso un segno di difetti di isolamento, come la qualità di fabbricazione o il degrado post-esercizio, ma questo non è una causa diretta di guasto. Tuttavia, le scariche parziali nel motore possono anche danneggiare direttamente l'isolamento e influenzare il processo di invecchiamento. Le misurazioni e l'analisi delle scariche parziali specifiche possono essere efficacemente utilizzate per il controllo di qualità dei nuovi avvolgimenti e dei componenti dell'avvolgimento, nonché per l'individuazione precoce dei difetti di isolamento causati da fattori quali le sollecitazioni termiche, elettriche, ambientali e meccaniche durante il funzionamento, che possono portare a guasti di isolamento.
