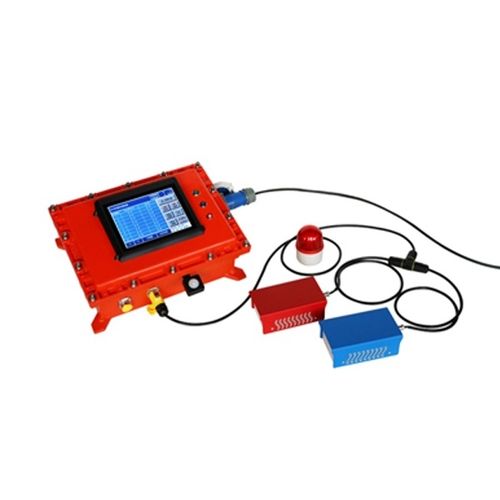

Apparecchio di monitoraggio della densità GD8000C

di rilevamento perditeSF6

Sistema di monitoraggio online dell'allarme di perdita di gas GD8000C SF6 Informazioni generali Il sistema di allarme di perdita quantitativa è utilizzato principalmente nella stanza dell'interruttore SF6 35kV e nella stanza GIS 110kV, 220kV e 500kV nella sottostazione per monitorare la perdita di gas SF6 nell'ambiente della stanza dell'attrezzatura elettrica combinata SF6 e il contenuto di ossigeno nell'aria in tempo reale. Quando il gas SF6 perde, la densità del gas SF6 è più di 5 volte quella dell'aria, che si accumula nello spazio inferiore e causa una carenza locale di ossigeno, causando incidenti gravi. GD8000C SF6 Gas Leakage Alarm Online Monitoring System utilizza più set di nuovi sensori SF6-O2 importati ad alta sensibilità, sensori di temperatura e sensori di umidità. Quando le concentrazioni interne di SF6 e O2 cambiano leggermente, i sensori possono rispondere a questi cambiamenti immediatamente, anche se la concentrazione di SF6 è 10ppmv può essere efficacemente monitorata. Il cambiamento di concentrazione monitorato dal sensore viene convertito in un segnale digitale di comunicazione RS485 dal trasmettitore, dal modulo A/D, dal modulo di comunicazione RS485 e dal microcomputer a chip singolo, e il segnale viene inviato al controller principale attraverso il bus RS485 in loco, e il controller principale esegue l'elaborazione e la memorizzazione dei dati, giudica se allarmare e comunica a distanza.
