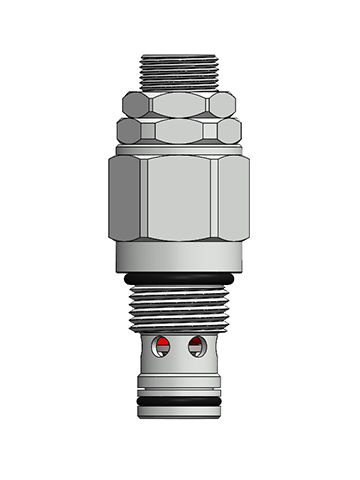

Valvola di scarico idraulica HRV09-P0

standardcompattadi contropressione

Valvola di sicurezza idraulica a vite, a cartuccia, ad azione diretta, del tipo a otturatore, applicata come dispositivo di limitazione della pressione nei circuiti idraulici che richiedono una risposta rapida e una bassa isteresi. Funzionamento L'HRV09-P0 blocca il flusso da ① a② finché non viene applicata una pressione sufficiente a ① a ➀ per forzare l'otturatore dalla sua sede. L'HRV09-P0 risponde rapidamente alle variazioni di carico nei circuiti idraulici tipici che richiedono basse perdite interne. *Nota: la contropressione a ② aumenterà la pressione di pilotaggio richiesta a ① per lo spostamento, in un rapporto di 1:1. L'RV08-0 può essere utilizzato in applicazioni di scarico incrociato (contropressione su ②) con l'uso dell'opzione di tenuta a doppio anello di sicurezza "C". Caratteristiche Risposta rapida e regolare alle variazioni di pressione. Gli arresti positivi impediscono alle molle di diventare solide. Dimensioni compatte. Le regolazioni non possono essere annullate dalla valvola. Cavità comunemente utilizzata nel settore. Otturatore e gabbia temprati per una lunga durata. Struttura unica dell'otturatore progettata per migliorare la stabilità della pressione. Pressione di ripristino: 80% nominale della pressione di rottura Gamme di molle standard: Valore preimpostato in fabbrica: 50% della pressione nominale Filtrazione: Valore nominale massimo: 10 um (NAS 8), ISO4406 19/17/14 Fluido: A base minerale o sintetica con proprietà lubrificanti a viscosità di 7,4~420 cSt (50-2000 ssu) Installazione: Nessuna restrizione Cavità: VC09-2 Utensile per cavità: T/H09-2-RC-T-G (sgrossatura), T/H09-2-FM-T-G (finitura) Kit sede: SK09-2N -B
