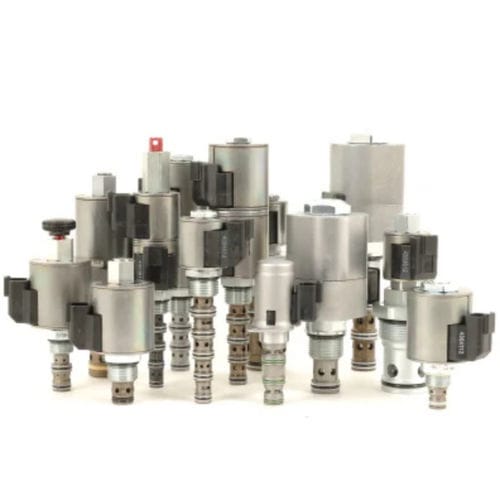

La CV08-20 è una valvola di ritegno idraulica a cartuccia, avvitata, da utilizzare come dispositivo di blocco o di mantenimento del carico.
Funzionamento
La valvola a cartuccia consente il flusso dall'attacco 1 al 2, bloccando normalmente il flusso nella direzione opposta. La valvola a cartuccia è dotata di un controllo completamente guidato che è chiuso a molla fino a quando non viene applicata una pressione sufficiente all'attacco 1 per aprirlo all'attacco 2.
Caratteristiche
Sede temprata per una lunga durata e basse perdite.
Molle di polarizzazione opzionali per un'applicazione flessibile della contropressione.
Gruppo di controllo completamente guidato.
Dimensioni compatte.
Chiusura e tenuta rapida.
Fluidi:
Fluido idraulico a base minerale o sintetico con proprietà lubrificanti
Gamma di viscosità del fluido:
7.da 4 a 420 cSt
Livello massimo di contaminazione operativa:
20/18/14 secondo ISO 4406
Peso dell'unità:
0.05 kg (0,12 lb)
Superficie interna bagnata:
60 cm² (9,3 in²)
Cavità:
VC08-2
cavità a due vie di dimensione 08
Coppia di installazione della cartuccia:
25.da 8 a 28,5 N-m (da 19 a 21 ft-lb)
Coppia massima consentita:
54 N-m (40 ft-lb)
Limitazioni di orientamento:
Nessuna
---
