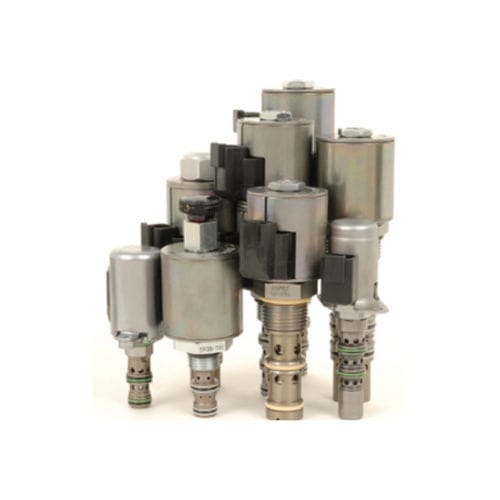

L'FD50-44 è una valvola divisore/combinatore di flusso a cartuccia e cursore avvitabile.
Funzionamento
La valvola fornisce una divisione proporzionale compensata dalla pressione del flusso in ingresso o la combinazione di due flussi di ritorno, indipendentemente dalle condizioni di pressione operativa del sistema. La valvola è destinata all'uso con fluidi idraulici a base minerale o sintetica con proprietà lubrificanti.
Caratteristiche
Scelta di gamme di portata.
Risposta silenziosa e modulata.
Ampio intervallo di portata operativa.
Divisione o combinazione accurata del flusso.
Placcatura opzionale resistente alla corrosione.
Cavità comune al settore.
Fluidi:
Fluido idraulico a base minerale o sintetico con proprietà lubrificanti
Gamma di viscosità del fluido:
7.da 4 a 420 cSt
Livello massimo di contaminazione operativa:
18/16/13 secondo ISO 4406
Peso dell'unità:
0.11 kg (0,25 lb)
Superficie interna bagnata:
164 cm² (25,4 in²)
Cavità:
VC10-4
cavità a 10 dimensioni e 4 vie
Coppia di installazione della cartuccia:
da 65 a 71 N-m (da 48 a 52 ft-lb)
Limitazioni di orientamento:
Nessuna
---
