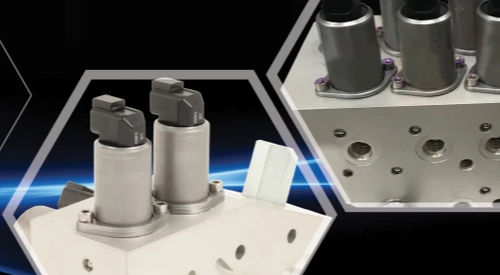

L'EHPR98-G33XX è una valvola di scarico ad azione diretta, a cursore, proporzionale e a riduzione di pressione. Si tratta di una valvola HydraForce di terza generazione a cartuccia, montata su flangia, da utilizzare con fluidi idraulici a base minerale o sintetici (con proprietà lubrificanti). La bobina è parte integrante della valvola e non è riparabile. La pressione regolata è proporzionale alla corrente elettrica in ingresso nei campi di pressione indicati.
Caratteristiche
Stile economico drop-in
Opzione piastra di montaggio.
Dimensioni compatte
Opzione retrofit per sostituire EHPR98-T33
Tempo di risposta rapido
Schermo di ingresso e opzioni di pressione
Connettore montato in alto
Bassa perdita
Fluidi:
Fluido idraulico a base minerale o sintetico con proprietà lubrificanti
Gamma di viscosità del fluido:
7.da 4 a 420 cSt
Cavità:
VC-G027 Configurazione standard
Cavità drop-in
Tipo di installazione:
Montaggio a flangia
Limitazioni di orientamento:
Nessuna
Coppia delle viti di montaggio:
da 3 a 4 N-m (da 2,2 a 3,0 ft-lb) Per cavità standard VC-G027
1.da 2 a 1,5 N-m (da 0,9 a 1,1 ft-lb) Per cavità retrofit VC-T009
Nota:
Per il montaggio successivo in cavità drop-in più vecchie e altre opzioni di montaggio, vedere il riferimento tecnico "Opzioni di montaggio per le valvole G3"
