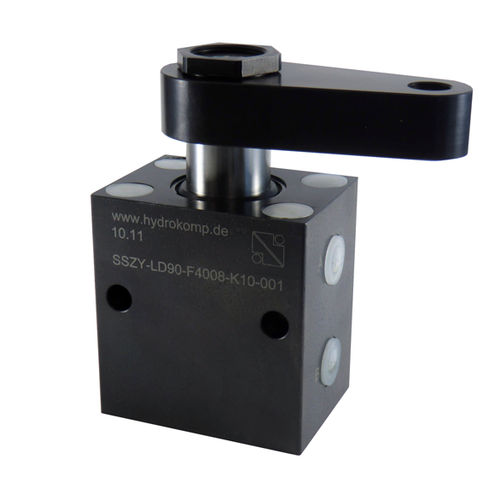

Dispositivi di serraggio idraulico 240-40

per pezzi da lavorarerotantea doppio effetto

Morsetti a staffa rotante, con alloggiamento per il blocco (F) I cilindri di bloccaggio a staffa rotante rilasciano il punto di bloccaggio sul pezzo. In questo modo è possibile cambiare facilmente il pezzo da lavorare. Questo cilindro idraulico a staffa rotante funziona come cilindro di trazione a doppio effetto, mentre parte della corsa viene utilizzata per ruotare il pistone. Il modello con angolo di rotazione di 0° funziona solo in verticale come cilindro di trazione. Per garantire una lunga durata, i cilindri sono dotati di serie di un tergicristallo metallico integrato. Per l'alimentazione dell'olio idraulico, i cilindri sono dotati di attacco filettato e di collettore con O-ring per i canali forati. È possibile scegliere tra modelli a rotazione destra o sinistra con diversi angoli di rotazione standardizzati. La protezione integrata contro i sovraccarichi protegge il meccanismo di oscillazione da un'interruzione dovuta a un blocco della rotazione o a un montaggio improprio del braccio di bloccaggio. In caso di rischio di superamento della portata consentita, è necessario interporre una valvola di ritegno a farfalla nella linea di alimentazione dell'olio. Tenere il braccio di bloccaggio quando si stringe o si allenta il controdado per evitare di trasferire la coppia allo stelo del pistone e di danneggiare la guida a sfera. Sono disponibili modelli con angoli di rotazione di 0°, 30°, 45°, 60° e 90°. La pressione di esercizio consentita dipende dalla lunghezza del braccio di bloccaggio. I modelli con altri angoli di oscillazione possono essere forniti in versione speciale. Oltre ai bracci di serraggio standard, è possibile assemblare anche bracci di serraggio speciali. La pressione di esercizio massima di 500 bar non si applica a ogni lunghezza del braccio di serraggio. Per i dettagli sulla pressione di esercizio consentita, vedere i diagrammi sulla scheda tecnica. Caratteristiche speciali: protezione del tergicristallo in metallo protezione da sovraccarico integrata
