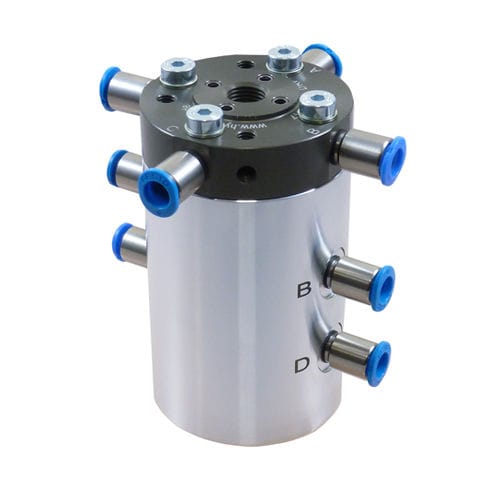

Giunto per aria 800-1

con misura di coppia

I giunti rotanti per pneumatica trasferiscono l'aria compressa da un componente fisso a uno rotante della macchina. Il montaggio avviene sull'asse di rotazione del componente. A tale scopo, offriamo versioni con passaggio singolo, doppio e quadruplo. I giunti rotanti per pneumatica possono essere combinati con boccole elettriche per 6, 12, 18 o 24 fili a 24 Vdc e 2A. Caratteristiche speciali: in alluminio ad alta resistenza (alloggiamento del collettore rotante in plastica resistente) in alluminio ad alta resistenza peso ridotto pneumatica ed elettronica combinabili con cuscinetti a sfera disponibili esecuzioni standard e speciali Istruzioni per il montaggio: Il giunto rotante deve essere montato in modo da non applicare momenti flettenti al componente fisso o rotante. Si è dimostrato efficace avvitare il pistone rotante con le connessioni insieme ai dispositivi pneumatici e fissare l'alloggiamento verticale solo contro la torsione (non applicare forze sui cuscinetti). Esempio di montaggio: 1. dispositivo pneumatico 2. tubazioni 3. fissaggio a vite riggid 4. tubo flessibile 5. distanza 6. supporto di coppia Diametro nominale: 3 Pressione di esercizio: pmax. 10 bar Temperatura di esercizio: da -10°C a +60°C Passaggi: singolo, doppio e quadruplo passaggio (pneumatico) Coppia: coppia di spunto da 0,4 Nm a 1,1 Nm Velocità di rotazione: max. 60 1/min Porte: filettatura M5, radiali all'interno dell'alloggiamento, radiali e assiali all'interno del pistone Design: senza e con boccola elettrica
