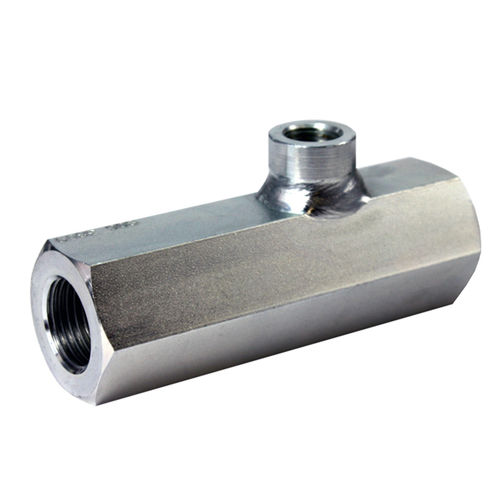

Valvola a pistone 700-10

idraulicapilotadi arresto

Valvole di ritegno, a comando idraulico Queste valvole di ritegno idrauliche fanno parte delle valvole di intercettazione secondo la norma DIN ISO 1219. Con un ingresso idraulico nella connessione Z è possibile aprire il flusso bloccato A→B. Il flusso B→A è permanentemente aperto. Fluido di pressione: olio idraulico 10 68 mm²/s, (ISO VG 10 a 68 secondo DIN 51 519). Le valvole di ritegno senza controllo pilota sono dotate di una sfera come elemento di valvola. La versione della valvola con controllo pilota contiene un pistone sferico rettificato con una valvola di ritegno a sfera integrata. Già durante l'apertura del pistone della valvola viene rilasciata un'apertura a farfalla durante il processo di sblocco. Questo smorza il movimento di apertura del pistone di sblocco. In questo modo vengono soppressi i picchi di pressione nel volume di carico. Il controllo del pilota garantisce una pressione di apertura inferiore, adatta soprattutto per i cilindri a staffa rotante. Caratteristiche speciali: possibilità di montaggio in qualsiasi posizione facile installazione tramite connessioni a tubi smorza gli sbalzi di pressione nel volume di consumo consente una bassa pressione di apertura ideale per pressioni di esercizio e volumi di consumo elevati particolarmente adatto per i cilindri a staffa rotante Design: Valvole di intercettazione secondo la norma DIN ISO 1219 Pressione di esercizio: pmax. 500 bar Installazione: tubazione Posizione di installazione: varie Controllo pilota: senza/con Passaggio principale: A, B con attacco filettato G1/4 Porta di controllo: Z con attacco filettato G1/4 Volume di controllo: 0,15 cm³ e 0,40 cm³ Flusso volumetrico: Qmax. 15 l/min e 55 l/min Dimensione della chiave: 24, 32 Fluido di pressione: olio idraulico, secondo DIN 51524 Tl.1 fino a 3; ISO VG 10 fino a 68 secondo DIN 51519
