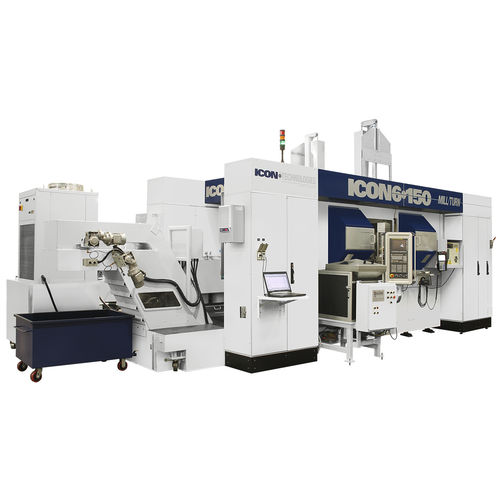

Centro di lavoro CNC 4 assi ICON 6-150

verticaleper acciaioper acciaio inossidabile

L'ICON 6-150, progettato con quattro stazioni di lavorazione e due stazioni di carico/scarico dedicate, è stato sviluppato secondo i principi della flessibilità di lavorazione. Dotato di una tavola a sei posizioni, trasporta i pallet verso quattro moduli di lavorazione per un taglio rapido e ultrapreciso. Queste quattro stazioni di taglio producono una lavorazione a 5 lati con interpolazione a 4 assi; 6 lati se la stazione inattiva viene utilizzata per l'inversione del pezzo. Questi vantaggi, uniti alla flessibilità di ICON, creano una soluzione altamente innovativa per produrre pezzi completi, con tempi di ciclo rapidi e una finitura superficiale superiore. Il design unico di ICON 6-150 combina i principi dei centri di lavoro flessibili con la filosofia di produzione a trasferimento rotativo di Hydromat. Il risultato è un centro di lavoro robusto con un'estrema versatilità. AZIONAMENTI INDICE - Quantità di azionamenti indice: 4 posizioni Velocità di indicizzazione: 0,9 secondi per 180° Rotazione: 360.000x0.001° Velocità massima di rotazione: 5.000 giri/min CAMBIAPALLET - Azionamento diretto tramite motore Fanuc Torque Quantità di pallet: 6 Indice singolo (6 x 60°) Indice doppio (3 x 120°) Tempo di indicizzazione del tavolo: 3,5 secondi CAMBIO UTENSILE Lunghezza massima dell'utensile: 140 mm (5,5") Diametro massimo: 45 mm (1,8") SISTEMA DI RAFFREDDAMENTO - alta pressione 30μm Fino a 80 bar attraverso il mandrino Mezzi permanenti autopulenti 75μm bassa pressione Filtri in carta o a cartuccia CONTROLLI / TENSIONI - Controllo: Fanuc 30i Azionamenti: Fanuc 30i Tensione principale: 480 V @ 60 Hz
