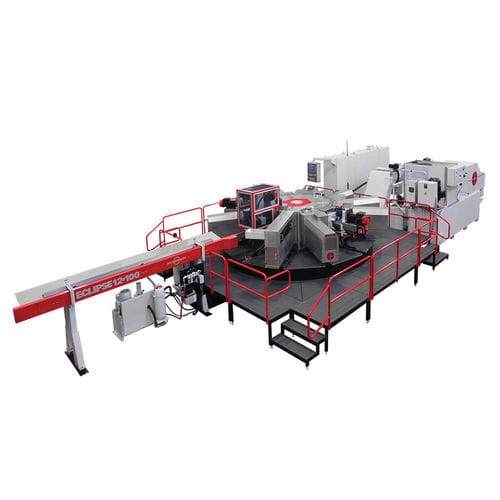

Macchina transfer rotante Eclipse 12-100

CNC12 posizionimultimandrino

La nuova Eclipse 12-100 è una riprogettazione completa del famoso concetto di macchina transfer rotativa multimandrino Hydromat con tutti i nuovi componenti. È dotata di un telaio in ghisa per impieghi gravosi con un diametro di 2 m, quasi il doppio rispetto alla tradizionale macchina Hydromat a 12 stazioni. Questa piattaforma di macchina offre più mandrini portautensili in un unico ingombro integrato con un sistema di gestione dei trucioli e del refrigerante. Il carico/scarico robotizzato con inversione automatica offre una capacità di lavorazione su sei lati per applicazioni di carico di barre e pezzi grezzi. Ognuno dei 12 moduli di mandrini portautensili è dotato di capacità a 3 o 4 assi con mandrini elettrici servoassistiti e componenti ad alta tecnologia, come le guide lineari per impieghi gravosi che garantiscono un'elevata precisione e cuscinetti di grande diametro per una maggiore stabilità, che consentono un taglio più fluido a velocità più elevate. Il controllo CNC Eclipse è dotato di funzionalità di mappatura delle attrezzature per un'eccezionale precisione da stazione a stazione. Progettati per essere eccezionalmente rigidi, questi moduli sono stati realizzati con fusioni pesanti per garantire proprietà superiori di smorzamento delle vibrazioni e massima precisione. L'Eclipse offre un elevato grado di flessibilità di lavorazione, grazie all'esperienza ingegneristica unita a un concetto visionario, il tipo di pensiero creativo che ha prodotto questo centro di lavoro rotativo di qualità superiore per la produzione di piccoli e grandi lotti. Caratteristiche Fino a cinque unità mandrino portautensili verticali disponibili come opzione Controllo CNC FANUC 30iB e interfaccia operatore a schermo tattile Tavola di indicizzazione dotata di accoppiamento ad anello di Hirth che garantisce precisione e ripetibilità di indicizzazione Tempo di indicizzazione della tavola: 0,9 secondi Sistemi di serraggio della pinza Hainbuch e della tavola portautensili a cambio rapido
