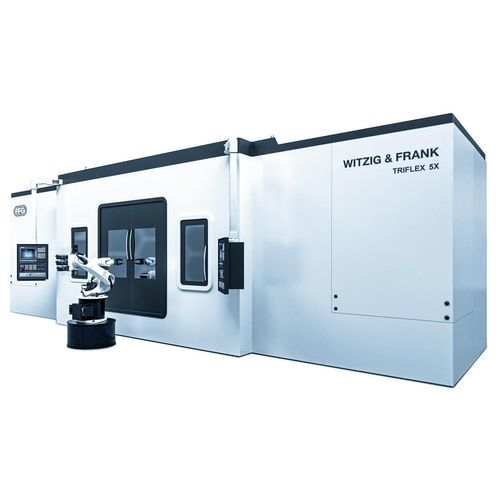

Centro di lavoro CNC 5 assi TriFlex 5Xorizzontalecon tavola rotantea due mandrini
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- orizzontale
- Struttura
- con tavola rotante
- Numero di mandrini
- a due mandrini
- Testa del mandrino
- HSK F63
- Numero di utensili
- 8 utensili
- Altre caratteristiche
- di precisione, con carico/scarico automatizzato, con torretta
- Corsa X
450 mm
(17,72 in)- Corsa Y
500 mm
(19,69 in)- Corsa Z
450 mm
(17,72 in)- Velocità di rotazione
80 rpm
(503 rad.min-1)- Velocità di avanzamento asse X
50 m/min
- Velocità di avanzamento asse Y
50 m/min
- Velocità di avanzamento asse Z-Not Tr-
60 m/min
- Carico massimo del piano di lavoro
250 kg
(551 lb)- Peso totale
65 t
(71,65 us ton)- Lunghezza totale
10.400 mm
(409,4 in)- Larghezza massima
10.200 mm
(401,6 in)- Altezza totale
4.200 mm
(165,4 in)
Descrizione
La TriFlex 5X, con la sua configurazione a postazione di lavoro orizzontale, consente di eseguire lavorazioni precise con la massima produttività just-in-time. La macchina di nuova concezione si basa sul concetto originale di TRIFLEX sviluppato all'inizio degli anni 2000 e migliora i suoi punti di forza aggiungendo le caratteristiche degli attuali centri di lavoro a singolo e doppio mandrino.
Lavorazione completa
Produzione di massa
Macchina singola
Lavorazione su cinque lati
Cinque stazioni
Singolo setup
Caratteristiche
Stazione di carico e scarico
Unità rotante centrale per il trasferimento dei pezzi
6 assi A/B con azionamento a coppia per una lavorazione a 5 assi completamente flessibile
Controllo CNC: FANUC 31i
---
