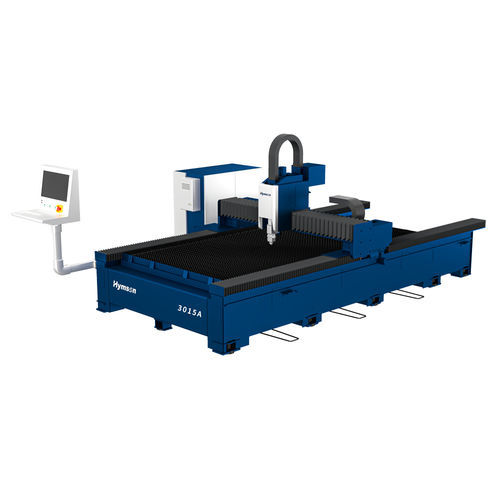

Macchina da taglio laser a fibra HF·A series

per alluminioper acciaio inossidabileper acciaio al carbonio

Panoramica
La serie HF·A è una macchina per il taglio laser a fibra a tavolo singolo di Hymson, progettata per un impiego flessibile e per il taglio efficiente della lamiera. È dotata di un piano operativo mobile che semplifica carico/scarico e permette un ingombro ridotto.

Punti chiave

• Taglio ad alta velocità e alta precisione di lamiere in acciaio al carbonio medio/fine, acciaio inox e alluminio.
• Movimenti precisi e foratura ad alta velocità per la produzione di pezzi complessi.
• Struttura saldata ad alta resistenza e ventilazione intelligente per stabilità operativa e sicurezza produttiva a lungo termine.

Struttura della macchina
Design modulare

• Moduli funzionali indipendenti integrati scientificamente per garantire compatibilità qualitativa e facilità di manutenzione.
• La modularità accelera la configurazione dei prodotti per rispondere rapidamente alle esigenze produttive.

Carrozzeria ad alta resistenza

• Struttura in lamiera ad alta resistenza saldata con trattamento termico per annullare le tensioni interne e mantenere la stabilità geometrica.
• Progetto strutturale ottimizzato per rigidezza e stabilità dimensionale nel tempo.

Trave trasversale ad alta resistenza

• Trave in alluminio trafilato brevettata Hymson: massa ridotta, elevata resistenza a trazione e miglior comportamento dinamico.
• Validata tramite simulazioni e prove di durata per garantire rigidità e prestazioni costanti.

Servomotore e trasmissioni

• Servomotori e azionamenti di marca con encoder ad alta risoluzione per risposta dinamica e precisione di posizionamento.
• Sistemi di azionamento compatti e a elevata efficienza energetica adatti ai cicli produttivi industriali.

Trasmissione a ingranaggi di precisione

• Pignoni e cremagliere ALPHA lavorati e rettificati per accoppiamenti precisi, funzionamento fluido e bassa rumorosità.
• Opzione portale a doppio azionamento per maggior accelerazione e velocità di posizionamento; struttura compatta che riduce coppia e vibrazioni.

Sistema di controllo numerico CNC

• Piattaforma di controllo basata su architettura Windows 10 con CPU industriale: sicurezza, affidabilità e autodiagnosi.
• Software FSCUT per taglio laser piano: elaborazione grafica, impostazione parametri, modifica processi, nesting, pianificazione percorsi, simulazione e controllo processo.
• Compatibile con linee automatiche di carico/scarico e con linee FMS per supportare la produzione automatizzata.

Indici di prestazione
Modelli: HF3015A | HF4020A | HF6020A | HF6025A | HF8025A
Campo di taglio effettivo: 3000×1500 mm | 4000×2000 mm | 6000×2000 mm | 6000×2500 mm | 8000×2500 mm
Precisione posizionamento X/Y: ±0,03 mm/m (tutti i modelli)
Precisione riposizionamento X/Y: ±0,02 mm (tutti i modelli)
Velocità massima di posizionamento in accoppiata X/Y: 110 m/min | 110 m/min | 110 m/min | 100 m/min | 100 m/min
Accelerazione massima X/Y: 1,2 g | 1,0 g | 1,0 g | 1,0 g | 1,0 g
Esempi di ingombro a terra: 5000×2500 mm | 6300×3000 mm | 8300×3000 mm | 8700×3900 mm | 10800×3900 mm

Caratteristiche aggiuntive

• Sistema intelligente di aspirazione polveri concentrato sulla zona di taglio per migliorare la ventilazione.
• Sistema intelligente di controllo gas con risparmio fino al 50% a seconda dell'applicazione.
• Auto‑focusing rapido e preciso per qualità di taglio costante.
• Sistema di lubrificazione completamente automatico per ingranaggi e cremagliere che riduce la manutenzione.
• Installazione, formazione e assistenza fornite da ingegneri Hymson formati in fabbrica.

Specifiche tecniche

• Denominazione modello: HF·A Series
• Produttore / Marca: Hymson
• Campi di taglio disponibili: 3000×1500 mm, 4000×2000 mm, 6000×2000 mm, 6000×2500 mm, 8000×2500 mm
• Precisione posizionamento assi X/Y: ±0,03 mm/m
• Precisione riposizionamento assi X/Y: ±0,02 mm
• Velocità massima di posizionamento X/Y: fino a 110 m/min (a seconda del modello)
• Accelerazione massima X/Y: fino a 1,2 g (a seconda del modello)
• Struttura: carrozzeria saldata in lamiera ad alta resistenza con trattamento termico
• Movimento: servomotori di marca; trasmissione pignone/cremagliera ALPHA; portale a doppio azionamento disponibile
• Controllo: piattaforma CNC Windows‑10 con software FSCUT (nesting, pianificazione, simulazione, controllo processo)
• Sistemi ausiliari: aspirazione polveri intelligente, controllo gas intelligente, autofocus, lubrificazione automatica
