Macchina da taglio laser a fibra HF-G series

per alluminioper acciaio inossidabileper acciaio al carbonio

Panoramica del prodotto

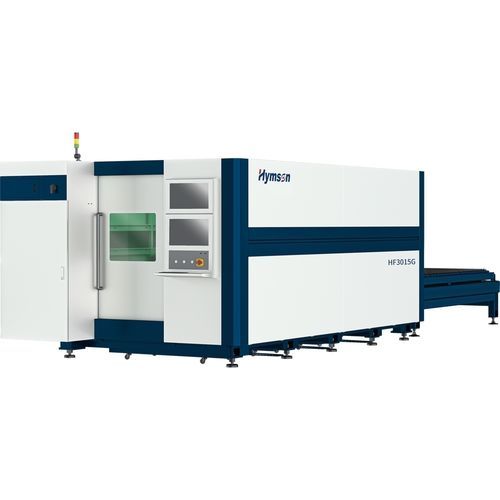

La serie HF-G è una macchina da taglio laser a fibra ad alta velocità con doppia piattaforma e struttura completamente chiusa, progettata per il taglio rapido e di precisione di lamiere sottili e medie (acciaio al carbonio, acciaio inox, alluminio).

Caratteristiche principali

• Design modulare che facilita l'abbinamento qualitativo dei componenti e la manutenzione.
• Configurazione a doppia piattaforma completamente chiusa per produzione continua e sicura.
• Taglio ad alta velocità e alta precisione adatto a pezzi piccoli, complessi e in serie.
• Sistema di controllo con interfaccia dedicata per operazioni stabili e ripetibili.

Caratteristiche tecniche e tecnologiche

• Filtraggio passa-basso 7 Hz + accelerazione 1,5 G: migliora la dinamica e il trattamento intelligente degli angoli.
• Banco macchina brevettato Hymson: struttura ridisegnata e componenti ottimizzati per stabilità a lungo termine e prestazioni dinamiche elevate.
• Tecnologia di compensazione termodinamica: compensazione intelligente per mantenere la precisione nel tempo.
• Algoritmi personalizzati: ottimizzazione delle prestazioni dei servo e della precisione di movimento.
• Componenti su misura: servomotori e riduttori ad alte prestazioni per migliorare la trasmissione.
• Ottimizzazione optomeccanica: coordinamento di laser, hardware meccanico e algoritmi motore per migliorare le prestazioni complessive.

Vantaggi

• Aumento della velocità: incremento della velocità di taglio del 50%–100% a seconda della geometria e dello spessore.
• Incremento dell'efficienza: maggiore produttività con potenziali aumenti della capacità di lavorazione di 1–2×.
• Stabilità a lungo termine: progettazione strutturale e automazione per prestazioni dinamiche sostenute nel tempo.

Struttura e costruzione della macchina

• Progettazione modulare: componenti con funzioni indipendenti integrati per un abbinamento affidabile dell'intera macchina.
• Corpo macchina in lamiera saldata ad alta resistenza con trattamento termico per eliminare tensioni interne e garantire rigidità e precisione.
• Sistema di ventilazione zonato: estrazione segmentata e controllo a inseguimento per ridurre i consumi energetici e migliorare l'aspirazione polveri.
• Protezione contro temperature ultraalte: materiali refrattari su misura e protezione termica a 360° per applicazioni ad alta potenza.
• Trave trasversale ad alta resistenza (alluminio trafilato) brevettata per massa ridotta e prestazioni dinamiche elevate.
• Servomotori e drive di marca con encoder ad alta risoluzione per alta dinamica ed efficienza energetica.
• Trasmissione ad ingranaggi di precisione: pignoni e cremagliere lavorati e rettificati, doppia azionamento del portale per maggiore accelerazione.

Sistema di controllo FSCUT

• Piattaforma Hymson Super Brain — EtherCAT su architettura Windows 10 con CPU industriale per operazioni affidabili e autodiagnostica.
• Moduli FSCUT: gestione e statistiche di produzione, tecnologia di taglio laser, controllo del processo, assistenza intelligente, prove e debug rapidi, diagnostica e manutenzione modulari, supporto locale e remoto; tempo di risposta ≤ 100 μs.
• Supporta integrazione con linee automatiche di carico/scarico e sistemi FMS per produzione automatizzata.

Indici di prestazione (tabella)
Modello apparecchiatura | HF3015G | HF4020G
Campo di taglio efficace | 3100 mm x 1550 mm | 4000 mm x 2000 mm
Precisione posizionamento X/Y | ±0,03 mm/m | ±0,03 mm/m
Filtraggio passa-basso | 7 Hz | 7 Hz
Accelerazione max X/Y | 1,5 g | 1,5 g
Velocità max posizionamento Z | 40 m/min | 40 m/min
Ingombro macchina | 8700 mm x 2800 mm | 10800 mm x 3500 mm

Specifiche tecniche

• Serie / Modello: HF-G Series (es. HF3015G, HF4020G)
• Campo di taglio efficace: HF3015G = 3100 mm × 1550 mm; HF4020G = 4000 mm × 2000 mm
• Precisione posizionamento X/Y: ±0,03 mm/m
• Filtraggio passa-basso: 7 Hz
• Accelerazione max X/Y: 1,5 g
• Velocità max posizionamento Z: 40 m/min
• Ingombro: HF3015G = 8700 mm × 2800 mm; HF4020G = 10800 mm × 3500 mm
• Design: modulare, doppia piattaforma completamente chiusa
• Raffreddamento / protezione: protezione ultraalta temperatura e sistema di ventilazione zonato
• Sistema di controllo: FSCUT (EtherCAT, architettura Windows 10, CPU industriale, tempo di risposta ≤ 100 μs)
• Azionamento & movimento: servomotori di marca, encoder ad alta risoluzione, trasmissione ad ingranaggi di precisione, portale a doppia azionamento
• Materiali tipici: acciaio al carbonio, acciaio inossidabile, alluminio e altre lamiere sottili e medie
