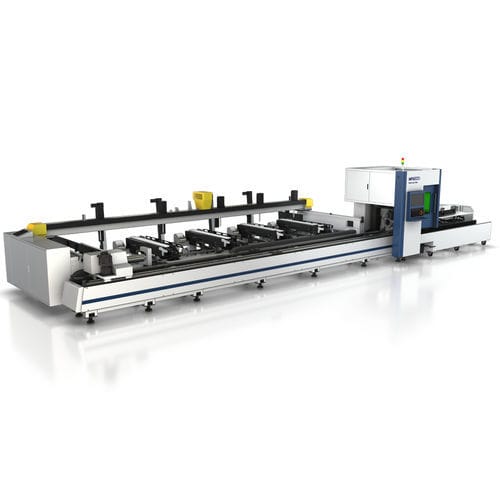

Macchina da taglio laser a fibra MP6022D

per metalloper tubiCNC

Panoramica
La serie MP6022D di Hymson è una soluzione di taglio laser a fibra per tubi, aggiornata per garantire elevata efficienza produttiva e precisione. La macchina supporta configurazioni con carico semiautomatico o completamente automatico in base all'impianto.

Caratteristiche principali

• Alta velocità e alta precisione per il taglio di tubi di piccole e medie dimensioni
• Mandrino pneumatico completamente sigillato per serraggio stabile e protezione dalla polvere
• Software di nesting standard per ottimizzare l'uso del materiale
• Sistema FSCUT professionale che integra funzioni specifiche per il taglio di tubi
• Opzioni di carico semiautomatico o automatico per ridurre la manodopera
• Opzione di gestione code corte per massimizzare l'utilizzo del tubo

Struttura macchina
Struttura saldata piastra‑tubo; il corpo macchina principale è ricotto per eliminare le tensioni interne. Planarità/dirittura delle superfici guida ≤0,05 mm; rugosità max 0,8.

Mandrino pneumatico completamente sigillato
Mandrino ad alta precisione a corsa completa, elevata forza di serraggio, ampia corsa, bassa inerzia di rotazione e alta velocità di rotazione. Il mandrino posteriore è dotato di struttura completamente sigillata per la protezione dalla polvere.

Supporto ausiliario
Ruote a diametro variabile per prevenire l'oscillazione del tubo ad alte velocità, garantire la precisione di rotazione durante il taglio e fornire guida e supporto durante l'alimentazione.

Meccanismo di scarico
La movimentazione di scarico utilizza una piattaforma ribaltabile elevabile di tipo servo per ridurre l'oscillazione del tubo durante la rotazione e adattarsi automaticamente a diverse dimensioni, aumentando l'efficienza di scarico.

Configurazione MP6022D — Carico semiautomatico

• Tubi circolari: φ15 mm ~ φ120 mm
• Tubi quadri/rettangolari: □15 mm ~ □120 mm
• Lunghezza di carico: 6200 mm
• Peso massimo di carico: 500 kg
• Ingombro indicativo: 7000 mm x 3000 mm

Configurazione MP6022D — Carico completamente automatico

• Tubi circolari: φ15 mm ~ φ180 mm
• Tubi quadri/rettangolari: □15 mm ~ □140 mm
• Lunghezza di carico: 3000–6200 mm
• Peso massimo di carico: 2000 kg
• Ingombro indicativo: 8000 mm x 4000 mm

Sistema CNC
Sistema di controllo FSCUT (base Windows 10) con comunicazione EtherCAT. Interfaccia touch semplice e operatività facilitata tramite tastiera e mouse wireless.

Perché scegliere Hymson

• Estrattore polveri localizzato intelligente nell'area di taglio
• Controllo intelligente del gas: risparmio fino al 50%
• Auto‑messa a fuoco rapida e precisa
• Lubrificazione completamente automatica per ingranaggi e cremagliere
• Installazione, formazione e assistenza da ingegneri formati in fabbrica

Specifiche tecniche

• Modello: MP‑6022D / MP6022D
• Gamma tubi (carico automatico): Circolari Φ15–Φ180 mm; Quadri/rettangolari □15–□140 mm
• Gamma tubi (carico manuale): Circolari Φ10–Φ220 mm; Quadri/rettangolari □10–□150 mm
• Lunghezza residuo di taglio: ≥210 mm / 100 mm
• Peso massimo per singolo tubo: 300 kg
• Ingombro tipico: 12000 mm x 3000 mm (variabile secondo configurazione)
• Velocità posizionamento X/Y: 60 m/min; accelerazione: 1,0 g; precisione: 0,03 mm
• Velocità posizionamento Z: 60 m/min; accelerazione: 2 g; precisione: 0,03 mm
• Assi B1/B2: rotazione infinita 100 rpm; accelerazione angolare 100 rad/s²
