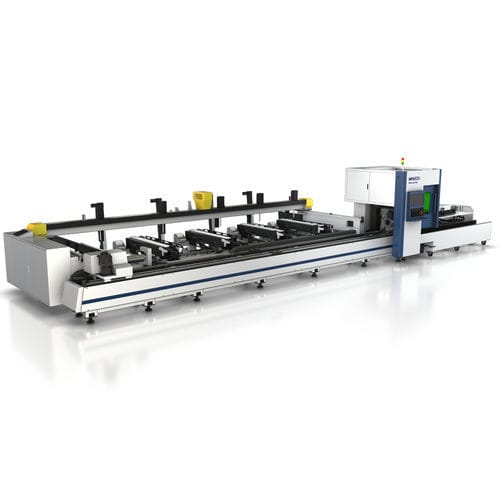

Macchina da taglio laser a fibra MP-6012Dper metalloper tubiCNC
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- laser a fibra
- Materiale trattato
- per metallo
- Prodotto trattato
- per tubi
- Tipo di comando
- CNC
- Applicazioni
- per applicazioni industriali
- Caricamento del pezzo
- a caricamento manuale, a caricamento automatico
- Struttura
- grande formato
- Altre caratteristiche
- semiautomatica, ad alta precisione, ad alta velocità, ad alto rendimento, con servomotore
- Corsa X
3.000 mm, 6.200 mm
(118,11 in, 244,09 in)- Diametro del tubo
Max.: 120 mm
(5 in)Min.: 10 mm
(0 in)- Velocità di taglio
1 m/s
(3,281 ft/s)- Ripetibilità
0,03 mm
(0,0012 in)- Accelerazione
11,77 m/s², 19,61 m/s²
(38,62 ft/s², 64,34 ft/s²)- Lunghezza totale
Max.: 12.000 mm
(472 in)Min.: 7.000 mm
(276 in)- Larghezza totale
Max.: 4.000 mm
(157 in)Min.: 3.000 mm
(118 in)- Peso
150 kg
(330,69 lb)- Capacità di carico
Max.: 2.000 kg
(4.409,2 lb)Min.: 500 kg
(1.102,3 lb)
Descrizione
Panoramica del prodotto
Caratteristiche principali
Struttura della macchina
Mandrino pneumatico completamente sigillato
Supporto ausiliario
Meccanismo di scarico
Configurazioni di carico
Configurazione MP6012D — Caricamento semi-automatico
Configurazione MP6012D — Caricamento totalmente automatico
Sistema CNC
Indicatori di prestazione (voci chiave)
Perché scegliere Hymson laser
Specifiche tecniche
- La macchina per il taglio laser a fibra per tubi MP6012D di Hymson è una soluzione migliorata per lavorazioni laser ad alta efficienza e taglio tubi di precisione in produzione industriale.
Caratteristiche principali
- Alta velocità, elevata efficienza e alta precisione per il taglio di tubi di piccole e medie dimensioni.
- Mandrino pneumatico completamente sigillato per maggiore stabilità, precisione e protezione dalla polvere.
- Software di nesting standard e sistema professionale di taglio tubi FSCUT per programmazione e lavorazione efficienti.
- Opzione di sistemi di carico semi-automatici o completamente automatici e gestione della coda corta per massimizzare l'utilizzo del materiale e ridurre la manodopera.
Struttura della macchina
- Struttura saldata piastra-tubo; corpo macchina saldato e sottoposto a ricottura per eliminare le tensioni interne.
- Pianezza e rettilineità della superficie guida ≤0,05 mm; rugosità superficiale massima 0,8.
Mandrino pneumatico completamente sigillato
- Mandrino ad alta precisione a corsa completa con elevata forza di bloccaggio, grande corsa, bassa inerzia rotazionale e alta velocità di rotazione.
- Mandrino posteriore con struttura sigillata per migliorare protezione dalla polvere e affidabilità.
Supporto ausiliario
- Ruote di supporto a diametro variabile che prevengono l'oscillazione del tubo durante la rotazione ad alta velocità e garantiscono la precisione di rotazione durante il taglio.
- Fornisce guida e supporto durante l'alimentazione per un trasferimento del materiale stabile.
Meccanismo di scarico
- Piattaforma ribaltabile sollevabile servo per ridurre l'oscillazione durante la rotazione e adattarsi automaticamente a diverse dimensioni di tubo, migliorando l'efficienza di scarico.
Configurazioni di carico
Configurazione MP6012D — Caricamento semi-automatico
- Tubi circolari: φ15 mm ~ φ80 mm
- Tubi quadrati/rettangolari: □15 mm ~ □80 mm
- Lunghezza di caricamento: 6200 mm
- Peso massimo di caricamento: 500 kg
- Ingombro (semi-auto): 7000 mm x 3000 mm
Configurazione MP6012D — Caricamento totalmente automatico
- Tubi circolari: φ15 mm ~ φ80 mm
- Tubi quadrati/rettangolari: □15 mm ~ □80 mm
- Lunghezza di caricamento: 3000–6200 mm
- Peso massimo di caricamento: 2000 kg
- Ingombro (full-auto): 8000 mm x 4000 mm
Sistema CNC
- Sistema di controllo FSCUT sviluppato su Windows 10, comunicazione EtherCAT, integrazione di moduli dedicati al taglio laser di tubi.
- Interfaccia semplice, display touch, tastiera e mouse wireless per un funzionamento intuitivo.
Indicatori di prestazione (voci chiave)
- Modello: MP-6012D
- Diametro carico automatico (circolare): φ15 mm–φ80 mm
- Diametro carico manuale (circolare): Φ10 mm–Φ120 mm
- Tubi quadrati/rettangolari: □15 mm–□80 mm (auto), 10 mm–□80 mm (manuale)
- Lunghezza residuo di taglio: ≥200 mm / 60 mm
- Peso massimo per singolo tubo: 150 kg
- Ingombro indicativo: 12000 mm x 3000 mm
- Velocità di posizionamento X/Y: 60 m/min; accelerazione: 1,2 g; precisione: 0,03 mm
- Velocità di posizionamento Z: 60 m/min; accelerazione: 2 g; precisione: 0,03 mm
- Assi B1/B2: rotazione infinita fino a 150 rpm; accelerazione angolare 120 rad/s²
Perché scegliere Hymson laser
- Sistema intelligente di aspirazione polveri focalizzato sull'area di taglio per migliorare la ventilazione.
- Sistema intelligente di controllo gas: risparmio fino al 50% di consumo gas.
- Auto-focus per regolazione rapida e precisa del fascio.
- Sistema di lubrificazione completamente automatico per ridotta manutenzione.
- Installazione, formazione e supporto forniti da tecnici formati in fabbrica.
Specifiche tecniche
- Modello: MP6012D (MP-6012D)
- Applicazione: taglio laser a fibra per tubi circolari, quadrati e rettangolari
- Diametro caricamento auto (circolare): φ15 mm–φ80 mm
- Diametro caricamento manuale (circolare): Φ10 mm–Φ120 mm
- Dimensione tubi quadrati/rettangolari: □15 mm–□80 mm (auto), 10 mm–□80 mm (manuale)
- Lunghezza di caricamento (semi-auto): 6200 mm
- Lunghezza di caricamento (full-auto): 3000–6200 mm
- Peso max singolo tubo: 150 kg
- Carico max (semi-auto): 500 kg; (full-auto): 2000 kg
- Ingombro e prestazioni: vedi voci sopra
- Sistema di controllo: FSCUT (Windows 10, EtherCAT)
- Opzioni: sistemi di carico semi/automatici, gestione coda corta, ecc.
