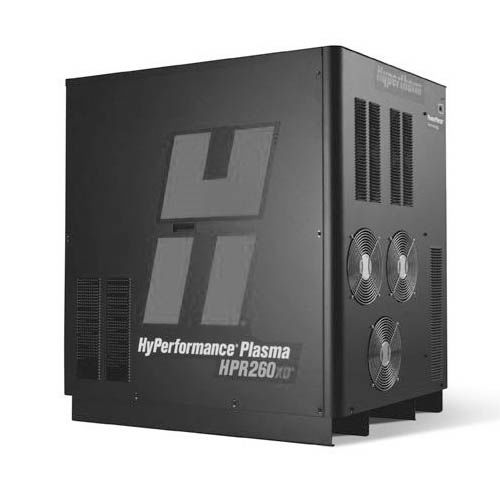

Postazione di taglio al plasma automatizzata HPR260XD®

ad alte prestazioniad alta velocitàper metallo

Panoramica
Progettato e costruito per offrire le massime prestazioni e produttività nelle operazioni di taglio meccanizzato, il sistema plasma versatile HyPerformance HPR260XD offre qualità di taglio HyPerformance senza paragoni su materiali da molto sottili a molto spessi.

Disponibilità e supporto

• Generatore HyPerformance® HPR260XD da 260 A: produzione terminata (ultimo mese di produzione: Ottobre 2019) e non più disponibile presso Hypertherm.
• Hypertherm continua a produrre torce di ricambio, consumabili e parti di ricambio originali per questo modello.
• Il reparto Assistenza tecnica continua a supportare il modello; la documentazione tecnica per il self-service è disponibile nella biblioteca documenti del prodotto.

Informazioni principali sul prodotto

• Tipo: generatore di plasma HyPerformance da 260 ampere (HPR260XD).
• Applicazione: taglio meccanizzato di acciaio al carbonio, acciaio inossidabile e alluminio, da spessori molto sottili fino a molto spessi.
• Possibilità di aggiornamento consigliata verso XPR300 come sostituzione moderna.

Caratteristiche tecniche (tabella)
Capacità di taglio dell’acciaio al carbonio | Senza bava - Sfondamento in produzione - Spessore di taglio massimo
32 mm | 38 mm | 64 mm

Capacità di taglio dell’acciaio inox | Sfondamento in produzione - Spessore di taglio massimo
32 mm | 50 mm

Capacità di taglio dell’alluminio | Sfondamento in produzione - Spessore di taglio massimo
25 mm | 50 mm

Velocità (acciaio al carbonio) | Specifiche manuale alla corrente di uscita massima
12 mm | 3850 mm/min

Angolo di taglio | Gamma ISO 9013*
2 – 4

Saldabilità
Pronto alla saldatura

Gas di processo per materiale (plasma/protezione)
Acciaio al carbonio: O2/Aria, O2/O2, Ar/Aria
Acciaio inox: H35/N2, N2/N2, H35-N2/N2, F5/N2, Ar/Aria, Ar/N2
Alluminio: H35/N2, Aria/Aria, H35/N2/N2, Ar/Aria, Ar/N2

Ampere processo (taglio) | Non tutti i processi sono disponibili per tutti i materiali
30-260 A

Cartuccia HPR
La cartuccia HPR monoblocco per i sistemi HPRXD sostituisce cinque consumabili tradizionali con uno per ordini semplificati, sostituzioni più rapide e meno errori. Richiede nuovo corpo torcia, tubo dell’acqua e cappuccio di tenuta. Le cartucce HPR sono vendute ai partner in confezioni da 10.

Processo con acciaio al carbonio | Cappuccio di tenuta | Cartuccia (10 pk) | Tubo dell’acqua | Corpo torcia
80 A (taglio standard)* | 420708 | 420803 | 420728 | 420729
130 A (taglio standard)* | 420708 | 420705 | 420728 | 420729
260 A (taglio standard / taglio inclinato)* | 420708 | 420715 | 420728 | 420729

Kit per cartuccia HPR (tabella)
Tipo | Kit p/n | Include p/n | Descrizione | Quantità
Kit avviamento torcia | 528101 | 420729 | Corpo torcia | 1
(righe successive di kit e componenti)
Kit: Torcia cartuccia con o-ring | 528107 | (include 420728, 420708, 420729) | Kit: Torcia cartuccia con o-ring | 1
Kit cartuccia 3 pk (80 A) | 528102 | 420803 | Kit: Cartuccia, 80 A | 3
Kit cartuccia 3 pk (130 A) | 528103 | 420705 | Kit: Cartuccia, 130 A | 3
Kit cartuccia 3 pk (260 A) | 528104 | 420715 | Kit: Cartuccia, 260 A | 3
Kit cartuccia multi-ampere | 528105 | 420803, 420705, 420715 | Kit: Cartuccia, multi-ampere | 3

Consumabili standard HPR260XD — Acciaio al carbonio (tabella sintetica)
Corrente | Schermo/cappuccio | Schermo | Ugello/cappuccio di tenuta | Ugello | Anello diffusore | Elettrodo | SilverPlus elettrodo | Tubo dell’acqua
30 A | 220747 | 220194 | 220754 | 220193 | 220180 | 220192 | ______ | 220340
50 A | 220747 | 220555 | 220754 | 220554 | 220553 | 220552 | ______ | 220340
80 A | 220747 | 220189 | 220756 | 220188 | 220179 | 220187 | 420566 | 220340
130 A | 220747 | 220183 | 220756 | 220182 | 220179 | 220181 | 220665 | 220340
200 A | 220637 | 220761 | 220757 | 220354 | 220353 | 220352 | 220666 | 220340
260 A | 220637 | 220764 | 220760 | 220439 | 220436 | 220435 | 220668 | 220340
80 A Inclinato | 220637 | 220742 | 220845 | 220806 | 220179 | 220802 | ______ | 220700
130 A Inclinato | 220637 | 220742 | 220740 | 220646 | 220179 | 220649 | ______ | 220700
200 A Inclinato | 220637 | 220658 | 220845 | 220659 | 220353 | 220662 | ______ | 220700
260 A Inclinato | 220637 | 220741 | 220740 | 220542 | 220436 | 220541 | ______ | 220571
*260 A Inclinato (variante) | 220637 | 220897 | 220896 | 220898 | 220436 | 220899 | ______ | 220571

Consumabili standard HPR260XD — Acciaio inox (tabella sintetica)
Corrente | Schermo/cappuccio | Schermo | Ugello/cappuccio di tenuta | Ugello | Anello diffusore | Elettrodo | SilverPlus | Tubo dell’acqua
45 A | 220747 | 220202 | 220755 | 220201 | 220180 | 220308 | ______ | 220340
60 A HDi | 220747 | 220815 | 220814 | 220847 | 220180 | 220339 | ______ | 220340
80 A | 220747 | 220338 | 220755 | 220337 | 220179 | 220339 | ______ | 220340
130 A | 220747 | 220198 | 220755 (H35) | 220197 | 220179 | 220307 | ______ | 220340
200 A | 220637 | 220762 | 220758 | 220343 | 220342 | 220307 | ______ | 220340
260 A | 220637 | 220763 | 220758 | 220406 | 220405 | 220307 | ______ | 220340
(incluse anche varianti inclinato con codici specifici)

Consumabili standard HPR260XD — Alluminio (tabella sintetica)
45 A | 220747 | 220202 | 220756 | 220201 | 220180 | 220308 | ______ | 220340
130 A | 220747 | 220198 | 220755 (H35) | 220197 | 220179 | 220307 (H35) | ______ | 220340
200 A | 220637 | 220762 | 220759 | 220346 | 220342 | 220307 | ______ | 220340
260 A | 220637 | 220763 | 220758 | 220406 | 220405 | 220307 | ______ | 220340

Kit starter consumabili HPR260XD
- Kit Starter HPR260XD acciaio al carbonio (fino a 260 A) — Codice articolo: 228422 — Contiene consumabili e accessori per taglio acciaio al carbonio fino a 260 A.
- Kit Starter HPR260XD acciaio al carbonio (fino a 260 A) — Codice articolo: 428627 — Contiene consumabili e accessori per smussatura acciaio al carbonio fino a 260 A.
- Kit Starter HPR260XD alluminio e acciaio inox (fino a 260 A) — Codice articolo: 228423 — Contiene consumabili e accessori per taglio di alluminio e acciaio inox fino a 260 A.

Manuali e documenti (esempi)
Cartuccia HPR — Semplifica il tuo processo di taglio — Revisione 3 — 898210IT (Italiano) — PDF (489 KB) — Ultimo aggiornamento 09/20/2023

Note
* ISO 9013: standard che definisce la qualità di taglio. Gamma numerica di riferimento per l’angolo di taglio (gamma più bassa = angolo maggiore; gamma più alta = angolo più preciso).

Caratteristiche / specifiche tecniche

• Corrente di processo (taglio): 30–260 A
• Spessore di taglio massimo (acciaio al carbonio): fino a 64 mm
• Spessore di taglio massimo (acciaio inox): fino a 50 mm
• Spessore di taglio massimo (alluminio): fino a 50 mm
• Velocità esempio: 12 mm a 3850 mm/min (specifiche manuale alla corrente massima)
• Angolo di taglio (ISO 9013): gamma 2–4
• Processi gas supportati: O2, Ar, N2, miscele H35, F5 e combinazioni Ar/aria/ N2 a seconda del materiale
