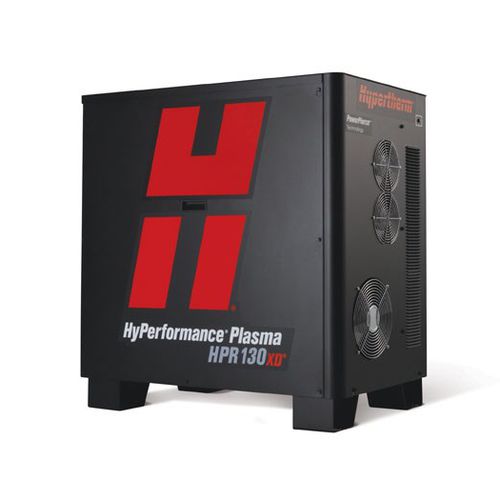

Postazione di taglio al plasma automatica HPR130XD

ad alte prestazioniper metallo

Panoramica
Il generatore di plasma HyPerformance® HPR130XD da 130 ampere è un sistema di taglio plasma legacy. È stato prodotto l’ultima volta nel mese di Ottobre 2019 ed è indicato come non più disponibile presso Hypertherm. Hypertherm continua a produrre torce di ricambio, consumabili e parti di ricambio originali. Il reparto Assistenza tecnica supporta il modello e la documentazione tecnica per il self-service è disponibile nella biblioteca documentale del prodotto.

Stato
Fornitura generatore legacy (discontinuato). Supporto consumabili e pezzi di ricambio disponibile.

Caratteristiche tecniche (tabella)
Capacità di taglio dell’acciaio al carbonio: Senza bava / Sfondamento in produzione / Spessore di taglio massimo = 16 mm / 32 mm / 38 mm
Capacità di taglio dell’acciaio inox: Sfondamento in produzione / Spessore di taglio massimo = 20 mm / 25 mm
Capacità di taglio dell’alluminio: Sfondamento in produzione / Spessore di taglio massimo = 20 mm / 25 mm
Velocità (acciaio al carbonio): Specifiche manuale alla corrente di uscita massima = 12 mm / 2200 mm/min
Angolo di taglio: Gamma ISO 9013* = 2 – 4
Saldabilità: Pronto alla saldatura
Gas di processo per materiale (plasma/protezione): Acciaio al carbonio = O2/Aria, O2/O2, Ar/Aria; Acciaio inox = H35/N2, N2/N2, H35-N2/N2, F5/N2, Ar/Aria, Ar/N2; Alluminio = H35/N2, Aria/Aria, H35/N2/N2, Ar/Aria, Ar/N2
A processo: Non tutti i processi sono disponibili per tutti i materiali = 30-130

Manuali e documenti (elenco)

• Cartuccia HPR - Semplifica il tuo processo di taglio (Brochure/Guide) - PDF disponibile
• HPR130XD Manual Gas - Manuale di istruzioni (Instruction Manual) - PDF disponibile
• HPR130XD Auto Gas - Manuale di istruzioni (Instruction Manual) - PDF disponibile

Torce, cartuccia e consumabili
La cartuccia HPR monoblocco per i sistemi HPRXD sostituisce cinque consumabili tradizionali con uno, offrendo una durata maggiore e una qualità di taglio prolungata. La cartuccia richiede un nuovo corpo della torcia, tubo dell’acqua e cappuccio di tenuta. Il corpo della torcia della cartuccia HPR si collega direttamente a una presa HPRXD standard (codice articolo 220705).

Tabella: Consumabili per cartuccia HPR
Processo con acciaio al carbonio / Cappuccio di tenuta / Cartuccia / Tubo dell’acqua / Corpo della torcia = 80 A (taglio standard)* / 420708 / 420803 / 420728 / 420729
130 A (taglio standard)* / 420708 / 420705 / 420728 / 420729

Tabella: Kit per cartuccia HPR
Tipo / Cod. art. kit / Include cod. art. / Descrizione / Quantità = kit starter della torcia / 528101 / include 420729 / Corpo della torcia / 1
... (esempi di kit multi-ampere e kit cartuccia 3 conf.: codici kit 528102, 528103, 528105 e componenti associati)

Consumabili standard HPR130XD (riassunto con correnti e codici)
Acciaio al carbonio
Corrente / Schermo/cappuccio / Schermo / Ugello/cappuccio di tenuta / Ugello / Anello diffusore / Elettrodo / Tubo dell’acqua = 30 A / 220747 / 220194 / 220754 / 220193 / 220180 / 220192 / ______ / 220340
50 A / 220747 / 220555 / 220754 / 220554 / 220553 / 220552 / ______ / 220340
80 A / 220747 / 220189 / 220756 / 220188 / 220179 / 220187 / 420566 / 220340
130 A / 220747 / 220183 / 220756 / 220182 / 220179 / 220181 / 220665 / 220340
80 A Inclinato / 220637 / 220742 / 220845 / 220806 / 220179 / 220802 / ______ / 220700
130 A Inclinato / 220637 / 220742 / 220740 / 220646 / 220179 / 220649 / ______ / 220700

Acciaio inox
45 A / 220747 / 220202 / 220755 / 220201 / 220180 / 220308 /   / 220340
60 A HDi / 220747 / 220815 / 220814 / 220847 / 220180 / 220339 /   / 220340
80 A / 220747 / 220338 / 220755 / 220337 / 220179 / 220339 /   / 220340
130 A / 220747 / 220198 / 220755 (H35) / 220197 / 220179 / 220307 /   / 220340
130 A Inclinato / 220637 / 220738 / 220739 / 220656 / 220179 / 220606 /   / 220571

Alluminio
45 A / 220747 / 220202 / 220756 / 220201 / 220180 / 220308 /   / 220340
130 A / 220747 / 220198 / 220755 (H35) / 220197 / 220179 / 220307 (H35) /   / 220340
... (alcuni articoli e varianti aria/H35 elencati in tabella)

Kit starter consumabili
I kit starter sono progettati specificamente per HPR130XD e contengono tutti i consumabili e gli accessori necessari per taglio o smussatura fino a 130 A. Esempi: Kit Starter HPR130XD acciaio al carbonio (codice articolo 228420), Kit Starter HPR130XD smusso acciaio al carbonio (codice articolo 428626).

Note
* ISO 9013 è lo standard che definisce la qualità di taglio delle parti tagliate con dispositivi termici. Minore è la gamma (la gamma 1 è il riferimento minimo), più piccolo è l’angolo sulla faccia di taglio. La qualità dell’angolo di taglio nella gamma 4 è migliore rispetto a quello nella gamma 5.

Caratteristiche / specificazioni tecniche

• Codice prodotto indicativo: HYPERFORMANCE HPR130XD
• Denominazione commerciale: HyPerformance® HPR130XD
• Corrente nominale: 130 A
• Stato: Generatore legacy, produzione terminata (ultima produzione: Ottobre 2019)
• Supporto: Consumabili, torce di ricambio e parti di ricambio originali disponibili; supporto tecnico e documentazione disponibili
• Capacità taglio acciaio al carbonio: senza bava 16 mm; produzione sfondamento 32 mm; spessore massimo 38 mm
• Capacità taglio acciaio inox: produzione sfondamento 20 mm; spessore massimo 25 mm
• Capacità taglio alluminio: produzione sfondamento 20 mm; spessore massimo 25 mm
• Gamma di processo: 30–130 A
• Velocità di taglio (esempio): 12 mm → 2200 mm/min
• Angolo di taglio (ISO 9013): 2–4
• Saldabilità: pronto alla saldatura
• Gasi processo indicati: combinazioni O2, Ar, N2, H35 e miscela specifiche per materiale
• Disponibilità documentazione tecnica e manuali (formati PDF disponibili tramite la libreria documenti del prodotto)
