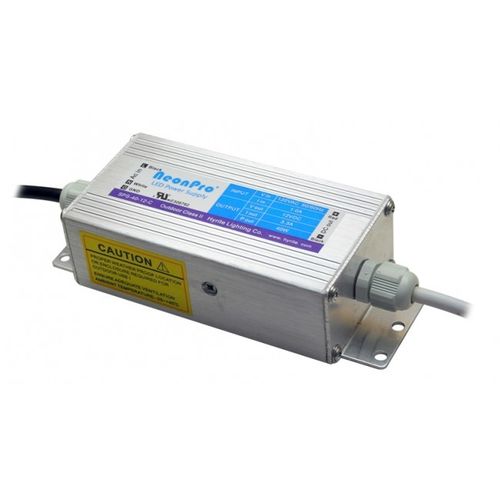

Alimentatore elettrico AC/DC SPS-C series

ad uscita semplicea commutazionecon protezione contro cortocircuiti

-Design sottile - Classe 2 per esterni riconosciuta UL - Grado di protezione IP64 Segnaletica a LED Illuminazione architettonica a LED Illuminazione industriale a LED Illuminazione sportiva a LED Illuminazione LED a testa di Cobra 1.Caratteristiche -Conformità alla norma UL1310, Classe 2; -Uscita a tensione costante; -Per applicazioni esterne o interne; -Adatto per l'installazione in una canalina di cablaggio; -Temperatura ambiente: -25~+40 3. Guida all'installazione 3.1 Installazione tipica Fase 1: Assemblare le piastre posteriori con i raccordi a tenuta stagna, far passare il cavo PLTC ed eseguire i collegamenti di conseguenza.ASSICURARSI che i cavi CA e CC siano collegati ai rispettivi terminali.Utilizzare le viti per montare le piastre posteriori alla custodia. Serrare le viti e i raccordi per evitare perdite.(Fig3) Fase 2: Inserire l'alimentatore LED nella canalina e fissarlo con le viti c.Installazione senza scatole di derivazione per uso interno: Seguire la fase 1 di "Installazione in una canalina" e montare con le viti. Installazione con scatole di derivazione per uso interno: Fase 1: montare la scatola di giunzione sulla parete con le viti. Fase 2: assemblare le piastre posteriori con i raccordi a tenuta stagna, far passare il cavo di ingresso CA. CA il lato di uscita CC, far passare il cavo PLTC ed eseguire i collegamenti di conseguenza. Utilizzare le viti per montare entrambe le piastre posteriori al telaio. Inserire il raccordo lato CA nel foro di uscita della scatola di giunzione, serrare le viti e i raccordi per evitare perdite e montare l'alimentatore CC sulla scatola di giunzione. Fase 3: montare l'alimentatore CC alla parete utilizzando la piastra posteriore sul lato di uscita CC con le viti.
