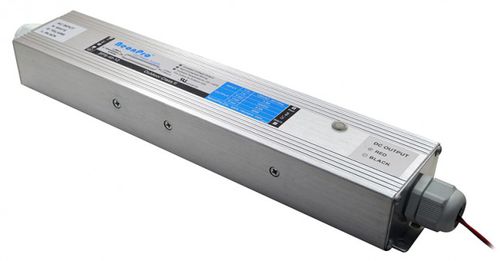

Alimentatore elettrico AC/DC SPS series

ad uscita semplicea due uscitea commutazione

- Design sottile e autonomo, connessione di cablaggio all'interno - Classe 2 per esterni riconosciuta UL - Grado di protezione IP64 - Per applicazioni di Segnaletica a LED Illuminazione architettonica a LED Illuminazione sportiva a LED Illuminazione LED a testa di Cobra Caratteristiche -Conformità alla norma UL1310, Classe 2; -Uscita a tensione costante; -Per applicazioni esterne o interne; -Adatto per l'installazione in una canalina di cablaggio; -Temperatura ambiente: -25~+40 Guida all'installazione Installazione tipica Forniture necessarie: Fase 1: Assemblare le piastre posteriori con i raccordi a tenuta stagna, far passare il cavo PLTC ed eseguire i collegamenti di conseguenza.ASSICURARSI che i cavi CA e CC siano collegati ai rispettivi terminali.Utilizzare le viti per montare le piastre posteriori alla custodia. Serrare le viti e i raccordi per evitare perdite.(Fig3) Fase 2: Inserire l'alimentatore LED nella canalina e fissarlo con le viti. (Fig.4) c.Installazione senza scatole di derivazione per uso interno: Seguire la fase 1 di "Installazione in una canalina" e montare con le viti. d. Installazione con scatole di derivazione per uso interno: Fase 1: montare la scatola di derivazione sulla parete con le viti. Fase 2: assemblare le piastre posteriori con i raccordi a tenuta stagna, far passare il cavo di ingresso CA. CA il lato di uscita CC, far passare il cavo PLTC ed eseguire i collegamenti di conseguenza. Utilizzare le viti per montare entrambe le piastre posteriori al telaio. Inserire il raccordo lato CA nel foro di uscita della scatola di giunzione, serrare le viti e i raccordi per evitare perdite e montare l'alimentatore CC sulla scatola di giunzione. Fase 3: montare l'alimentatore CC alla parete utilizzando la piastra posteriore sul lato di uscita CC con le viti.
