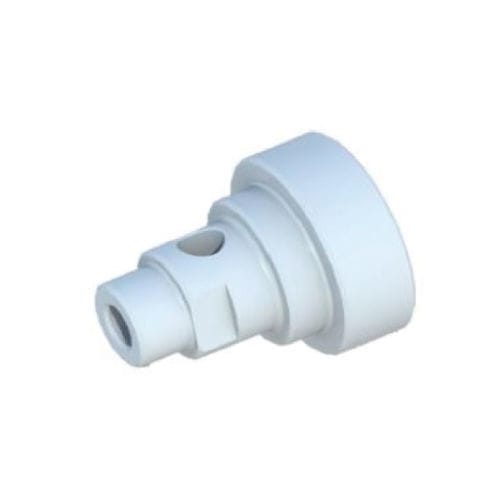

Valvola limitatrice di pressione a gas RSP

ad ariaBSPTa bassa pressione

Caratteristiche

• Progettata per l'uso dalla pressione atmosferica fino a intervalli di bassa (micro)pressione
• Elevata ripetibilità delle prestazioni di tenuta grazie a una struttura speciale del diaframma
• Adatta al controllo della pressione in apparecchiature e circuiti per ambienti a micro-pressione

Dettagli del prodotto
Fluido di funzionamento: Aria pulita o gas inerte
Dimensione raccordo: 2 vie Rc1/4
Pressione di prova: 100 kPa
Pressione di taratura: 1,0–5,0 kPa
Temperatura di esercizio: 5–60 ℃
Materiale corpo: POM (Poliacetale)
Parti bagnate: POM, SUS304, EPDM, FKM
Note: La pressione di apertura e di richiusa è influenzata dall'orientamento di montaggio. Per cambi di orientamento dopo la consegna, il prodotto deve essere restituito per il riaggiustamento presso il nostro centro.

Dimensioni / Materiale
Tabella materiali:
No. ① Corpo — POM
No. ② Cappuccio — POM
No. ③ Asta — SUS304
No. ④ Anello di tenuta — SUS304
Note: ※Questa valvola non deve essere utilizzata come valvola di controllo direzionale (valvola di ritegno). ※Prestare attenzione all'orientamento di installazione durante il piping. ※La parte di collegamento (corpo) è in resina; attenzione a perdite dalle viti e a sforzi sulle tubazioni durante l'installazione. ※La pressione di taratura è regolata in fabbrica e non può essere modificata dal cliente dopo la consegna.

Caratteristiche di flusso
I grafici e le curve caratteristiche di flusso per la serie RSP sono disponibili nella documentazione tecnica del prodotto.

Informazioni per l'ordine
Disegni d'ordine e codici sono forniti per la selezione delle pressioni di taratura e delle opzioni; consultare il foglio d'ordine per i dettagli.

Applicazioni

• Forni industriali: forni generali/di riscaldamento/sottovuoto, dispositivi di combustione, incubatori
• Apparecchiature mediche: analizzatori del sangue, dispositivi di test dei fluidi corporei
• Strumentazione analitica e di misura: analizzatori di gas, analisi di gas componenti, rivelatori, strumenti di misura ambientale
• Altri: glove box, apparecchiature per ambienti a micro-pressione, ecc.

Specifiche tecniche

• Famiglia modello: RSP Series
• Fluido di funzionamento: Aria pulita o gas inerte
• Dimensione raccordo: 2 vie Rc1/4
• Pressione di prova: 100 kPa
• Intervallo pressione di taratura: 1,0–5,0 kPa
• Temperatura di esercizio: 5–60 ℃
• Materiale del corpo: POM (Poliacetale)
• Parti bagnate: POM, SUS304, EPDM, FKM
• Dettagli materiali: Corpo e cappuccio — POM; Asta e anello di tenuta — SUS304
• Note: Pressioni di apertura/chiusura influenzate dall'orientamento di montaggio; cambi di orientamento dopo la consegna richiedono ritorno per riaggiustamento; corpo in resina — attenzione a tenute e sollecitazioni; pressione tarata in fabbrica
