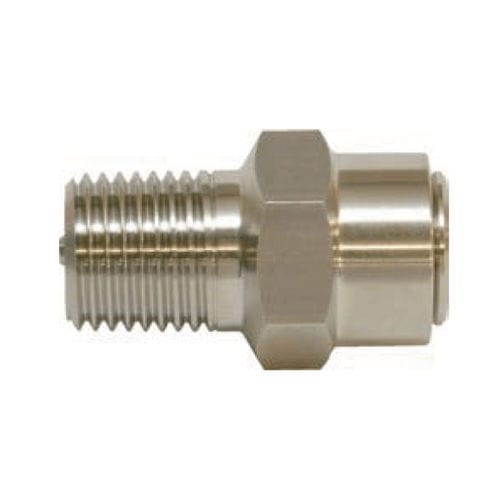

Valvola limitatrice di pressione a gas RA

per liquidiBSPTa bassa pressione

Caratteristiche

• Prestazioni di cracking ad alta precisione con elevata tenuta
• Costruzione compatta e leggera
• Adatta a fluidi che possono essere ventilati in atmosfera
• Disponibile in più dimensioni nominali (R1/8 a R1")
• Pressione di taratura regolata in fabbrica; opzioni per gamme basse disponibili

Descrizione
Fluido d'esercizio: Gas / liquidi che non corrodono le parti bagnate
Dimensione tubo: R1/8 a R1"
Prova di pressione: 1,62 MPa
Pressione di taratura: 3 a 1080 kPa ※Per la dimensione 1/8" l'intervallo è 3 a 970 kPa. ※3–29 kPa disponibile come opzione.
Materiale del corpo: Ottone (placcato Ni) / SUS316
Materiale di tenuta: Fluororubber (FKM) standard
Note: I corpi in ottone sono placcati in nichel. Se la pressione di taratura è inferiore a 5 kPa, la porta OUT deve essere orientata verso l'alto.

Dimensioni / Materiali
Tabella dimensioni (<mm>)
Dimensione (R) - A - HEX
1/8 - 25.5 ±2.0 - 13.0
1/4 - 31.0 ±2.0 - 17.0
3/8 - 33.0 ±2.0 - 19.0
1/2 - 44.8 ±3.0 - 26.0
3/4 - 52.4 ±3.0 - 29.0
1" - 72.8 ±3.0 - 38.0

Tabella materiali
① Corpo - Ottone (placcato Ni) / SUS316
② Dado - SUS316L
③ Guide - Ottone o Acciaio inossidabile (SUS316 o SUS316L)
④ Molla - SUS304 o SUS316
⑤ Poppet - Ottone / SUS316
⑥ Guarnizione speciale - FKM [V] (Standard)

Caratteristiche di flusso
Diagramma delle caratteristiche di flusso disponibile come riferimento.

Informazioni per l'ordine
Diagrammi e illustrazioni per l'ordine disponibili per la selezione.

Applicazioni

• Macchine generali: fresatrici, torni CNC, centri di lavoro, laser, waterjet, caldaie
• Forni industriali: forni di riscaldo, forni a vuoto, apparecchiature di combustione
• Apparecchiature mediche: concentratori di ossigeno, sterilizzatori, analizzatori (per fluidi non corrosivi)
• Strumentazione analitica: analizzatori di gas, rilevatori di gas, strumenti di misurazione ambientale
• Sistemi di generazione gas: compressori, piccoli recipienti a pressione, generatori di gas
• Altro: glove box, camere per ossigeno

Specifiche tecniche

• Serie: RA Series
• Fluido d'esercizio: Gas / liquidi che non corrodono le parti bagnate
• Intervallo dimensionale: R1/8 a R1"
• Prova di pressione: 1,62 MPa
• Intervallo pressione di taratura: 3 a 1080 kPa (1/8": 3 a 970 kPa; 3–29 kPa opzione)
• Materiali corpo: Ottone (placcato Ni) o SUS316
• Materiale guarnizione: FKM (standard)
