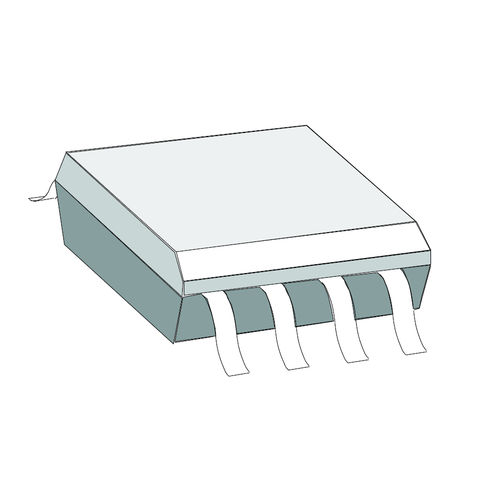

Regolatore di tensione iC-WD

Applicazioni Un rifornimento di 5 V per esempio da 24 reti industriali di V Caratteristiche Tensioni in ingresso 8 - 36 VCC Giù convertitore altamente efficiente Transistore di commutazione e diodo free-wheeling integrati Registrazione della corrente di taglio del regolatore con il resistore esterno Un oscillatore integrato da 100 chilocicli senza componenti esterni Frequenza di commutazione sopra la gamma udibile Due regolatori lineari downstream con la corrente d'uscita di 200 mA/25mA Tre combinazioni differenti di tensione dell'uscita della versione 3.3V disponibili (veda lo schema a blocchi) Piccola ondulazione residua con le capacità basse nella gamma del ?F Messaggio di difetto alla temperatura eccessiva ed undervoltage ad uscita open-collector corrente-limitata Arresto del regolatore di commutazione alla temperatura eccessiva Tensioni interne di riferimento Protezione di ESD Requisito di spazio basso con il pacchetto rispettivamente molto piccolo SO8 DFN10 Opzione: una gamma di temperature aumentata di °C -40 - 85
