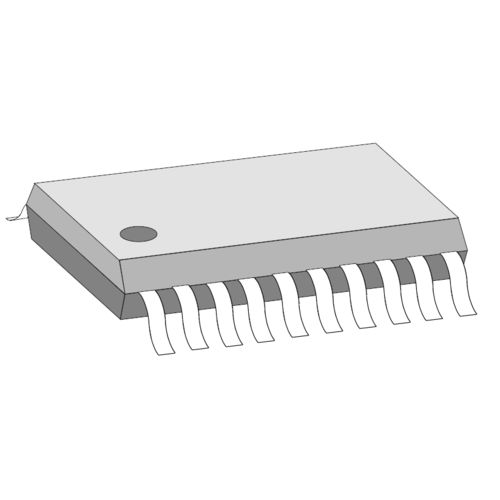

Interpolatore iC-MG

Applicazioni Sensori di posizione ottici e magnetici Encoder rotativi Encoder lineari Caratteristiche Tracciamento in tempo reale, interpolazione dei codici senza errori Fattori di interpolazione selezionabili: x1, x2, x5, x10, x20, x25, x25, x50 Frequenza di ingresso 100 kHz alla massima risoluzione Ingressi PGA differenziali e single-ended La resistenza di ingresso variabile consente la conversione di corrente/tensione Condizionamento del segnale per offset, ampiezza e fase Sorgente di corrente 50 mA controllata come alimentazione a LED o ponte MR Uscita quadratura dell'encoder tramite driver di linea push-pull 20 mA a prova di cortocircuito (RS422) Conteggio fail-safe garantito da una distanza minima di fase garantita Generazione del segnale di indice in posizioni selezionabili Lunghezza indice regolabile Indicatore di perdita di segnale Configurazione tramite interfaccia EEPROM seriale L'interruttore di alimentazione del sottosistema offre una protezione contro l'inversione di polarità per l'intero sistema
